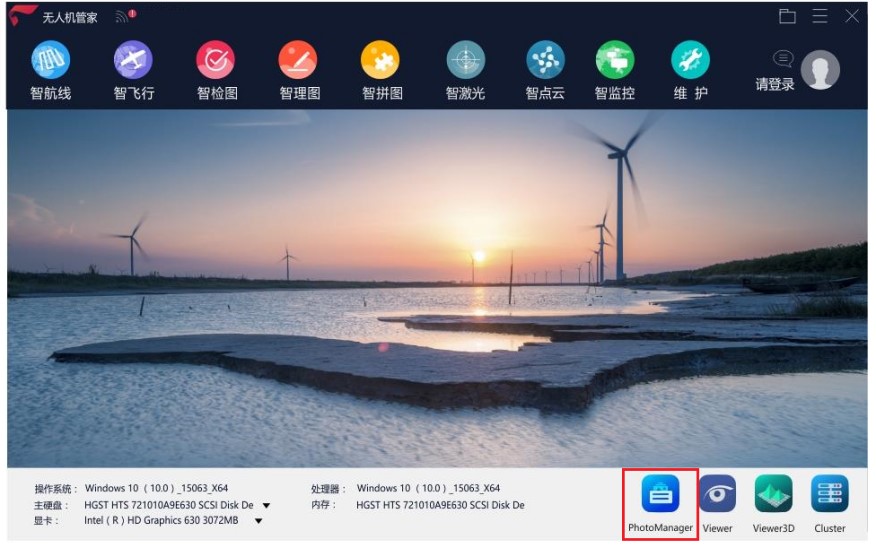

無人機管家專業版，作為一款功能強大的無人機數據綜合處理軟件，其全自主研發的特點決定了其可根據用戶需求快速定制實現相關功能，解決用戶生產痛點。目前傾斜航空攝影的應用越來越廣泛，但在內業數據生產中，卻存在多相機數據量龐大，數據整理耗時耗力，存在大量冗余數據導致數據處理效率低等問題。為此，飛馬數據處理研發團隊開發了快速圖像整理工具，旨在簡化數據整理流程，減少人為失誤，提高內業數據處理效率，該工具已于今日上線發布，用戶聯網更新即可使用。

無人機管家專業版快速圖像整理工具為用戶提供了從傾斜數據的整理到空三工程輸出的解決方案，此次發布的版本主要功能如下：

• 支持飛馬傾斜系列影像數據的整理。
• 支持在線下載相機報告，并可直接導入工程使用。
• 軟件自動檢測并刪除試拍照片及對應POS，減少人工作業量。
• 支持多架次多相機的影像重命名，并生成對應影像名字的POS文件。
• 支持去除影像旋轉屬性，解決影像顯示方向不一致問題。
• 支持POS坐標寫入影像EXIF字段，便于軟件直接讀取。
• 支持整理后直接輸出管家工程文件及CC傾斜三維文件。
• 支持成圖范圍外冗余傾斜影像的剔除，減少內業空三建模數據量，提高數據處理效率。

工具使用說明

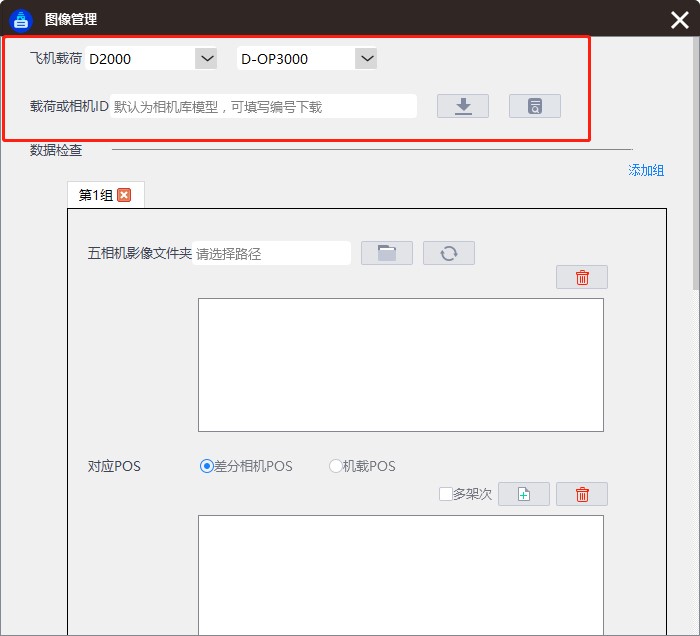

1、飛機載荷設置

用戶選擇數據對應的飛機載荷類型，此時相機庫根據所選的型號會預設相機庫中對應的多相機參數，點擊

可查看具體的參數，若傾斜載荷的每個相機均做過相機檢校，則可直接輸入載荷ID進行下載，點擊

軟件將自動進行多個相機報告的下載。

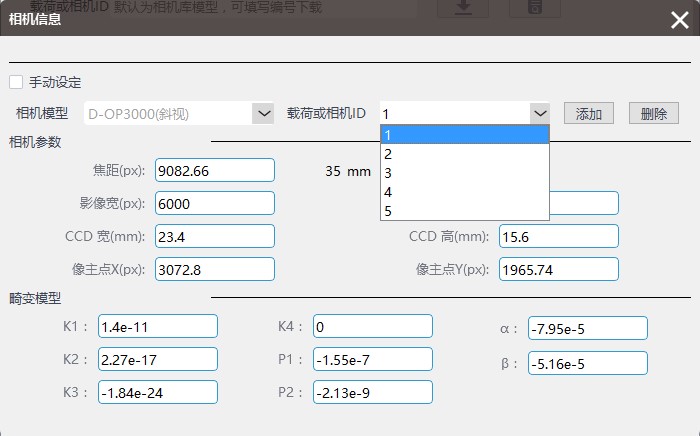

點擊

可以對各相機的參數進行修改，若刪除某個相機再次添加，請注意按照相機編號順序添加。

2、數據添加及檢查

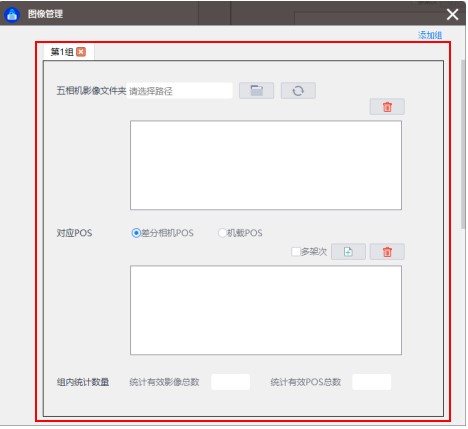

1）添加照片

選擇多相機影像文件夾的上一級目錄作為輸入路徑，此時輸入框?qū)⒆R別讀取該文件夾目錄下所有子文件夾。

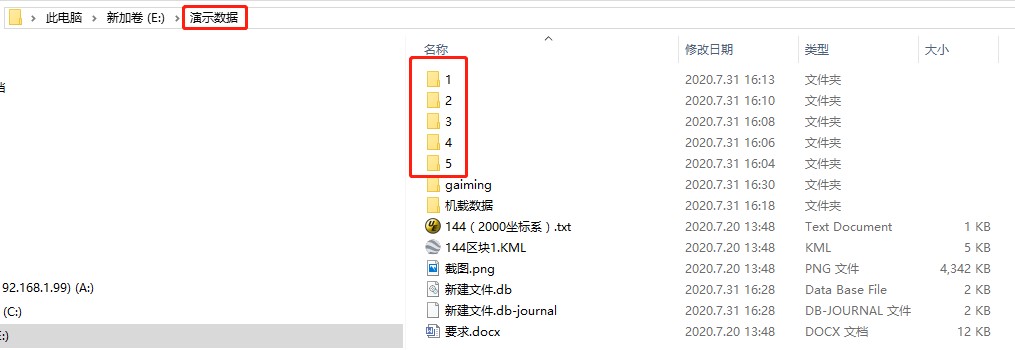

例：

該數據1-5號文件夾里分別為五相機對應照片，此時選擇的五相機影像文件夾應為【演示數據】這一級文件夾。

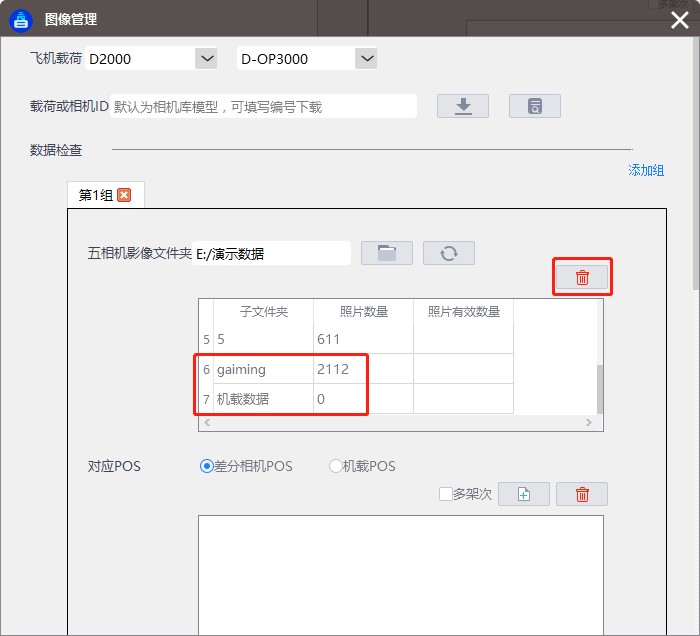

注意：此時依然會讀取該目錄下另外兩個無關文件夾，用戶需要手動選擇刪除。

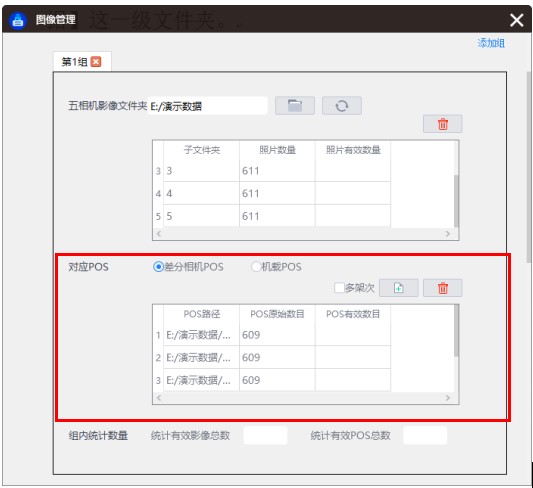

2）添加POS文件

點擊

選擇差分解算后的相機高精度POS進行導入，其和多相機影像一一對應。

若無差分高精度相機POS，也可采用機載POS進行整理，添加單個機載POS，此時會自動復制為多個POS文件對應每個相機。

注意：

• 若當前相機照片組包含多個架次影像，該情況一般為飛行時，前面飛行架次數據未清空，導致每個相機文件夾里多個架次的影像存放一起。則勾選【多架次】，再按架次順序添加多架次的POS文件，即可和影像對應進行整理。
• 若存在多組相機數據，可通過【添加組】，分別導入不同組數據的照片及POS。一般多架次數據，且每個架次的相片數據分別存放時，則使用該功能進行數據組添加。

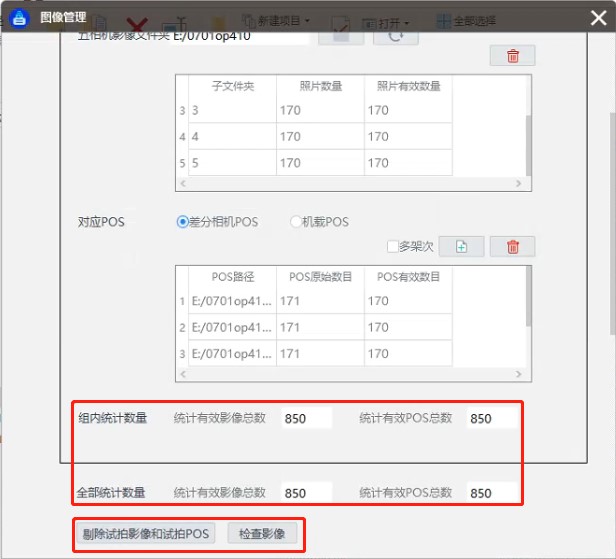

3）數據檢查

添加照片和POS完成后，點擊【剔除試拍影像和試拍POS】，軟件將自動檢測出試拍影像和試拍POS文件，后續處理中自動忽略試拍文件（該操作并不會真實刪除原始數據，僅存在于內存中）。軟件會統計每組及所有組的有效照片和有效POS數目，若檢測數目一致，則可進行下一步操作。若不一致，則不能進行整理操作。

點擊【檢查影像】，軟件將會檢測所有影像能否打開使用。若路徑不存在或影像被損壞，則會提示報錯。

注：

• 若軟件自動計算的有效照片和有效POS數目不一致，則建議人工進行刪除對應，保證一致后，再進行后續整理。
• 刪除試拍影像和試拍POS及檢查影像非必須操作，可跳過。但一般建議執行，避免數據對應錯誤，造成后續數據處理問題。

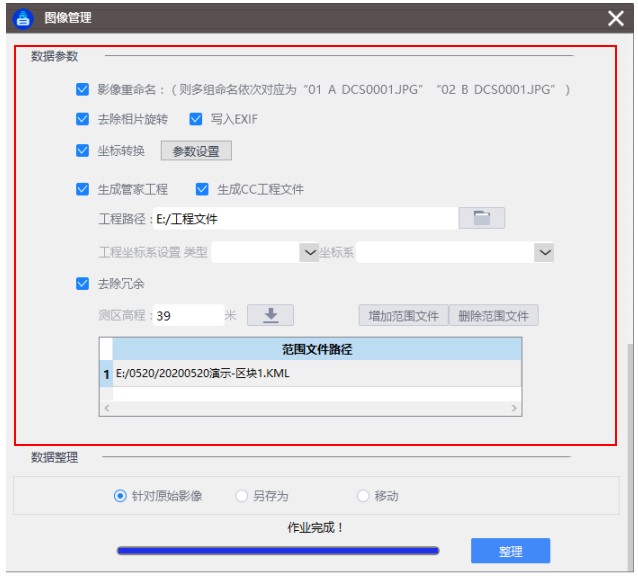

3、數據整理參數

根據整理的需求進行參數設置。

【影像重命名】：對導入的相機文件添加前綴以區分不同架次、不同相機。并生成和重命名影像對應后的POS文件。影像命名方式為：組名_相機類型_原始影像名字。 其中組名定義為第一組為01，第二組為02，依次排列。相機類型為A、B、C、D、E分別對應五相機的1、2、3、4、5相機，順序不能亂。

【去除照片旋轉】：去除照片中記錄的旋轉屬性信息，使影像顯示方向一致。

【寫入EXIF】：將POS中的經緯度高程信息寫入照片EIXF字段中，不支持平面坐標寫入。

【坐標轉換】：設置七參數相關信息，也可導入智理圖計算的坐標轉換.config文件，軟件將進行坐標轉換，將大地坐標POS轉為投影平面POS。

【生成管家工程】【生成CC工程文件】：直接生成包含照片、POS、相機參數、坐標系的管家或者CC工程文件，可直接導入管家或者CC進行空三處理。注意選擇正確的成果坐標系。

【去除冗余】：傾斜相機航拍時為保證內部建模效果會進行區域外擴，但外擴會存在大量對測區范圍內無建模作用的照片，我們稱為冗余影像，將其剔除可減少數據量，進而提高數據處理效率。勾選去除冗余，并導入測區范圍文件（.kml）以及獲取測區地面高程，軟件將自動將冗余影像剔除。測區高程可聯網獲取，若電腦未聯網，可輸入試拍點高程。

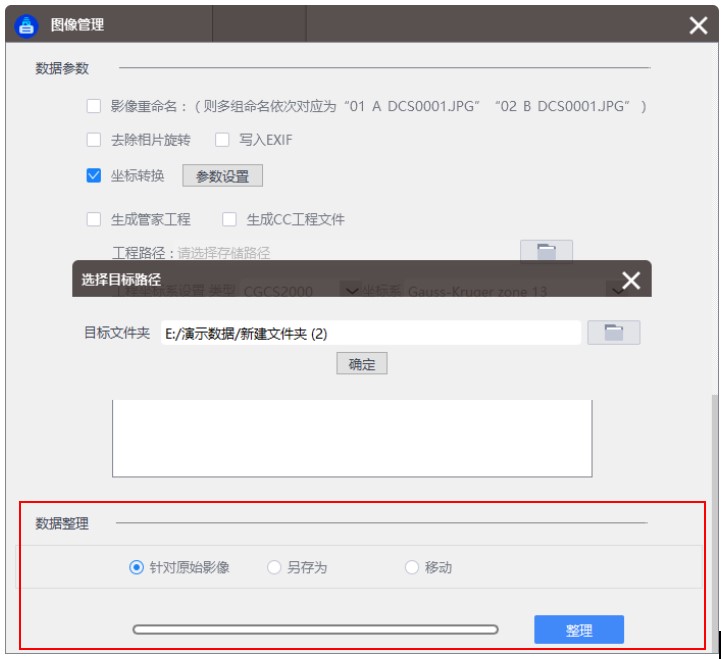

4、數據整理

參數設置完成后，即進入整理程序。有三種方式可以選擇：

【針對原始影像】：直接在原目錄進行圖像整理，

【另存為】：原文件保持不變，將文件復制至新的目標文件夾，在目標文件夾執行圖像整理。

【移動】：將原文件剪切至目標文件夾，在目標文件夾執行圖像整理。

工具使用注意事項

1.目前該功能適用于D2000-OP3000、D200-OP300、D200S/D300-OP310/OP320/OP400/OP410、V1000-OP1000、V100-OP100/OP3000、F-OP200/OP300，下一版本將支持飛馬正射等載荷。

2.多相機文件夾的命名應嚴格按照飛馬的相機組順序進行定義，如五相機文件夾命名為1,2,3,4,5，其他命名方式不建議使用。

3.當前POS僅支持經緯度，暫不支持平面坐標系。

4.導入的照片及POS請盡可能保持原始性，請勿進行編輯后再導入，避免信息讀取錯誤。

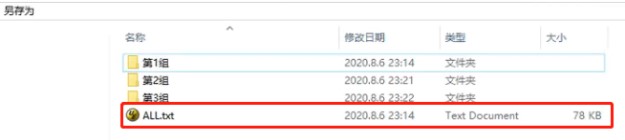

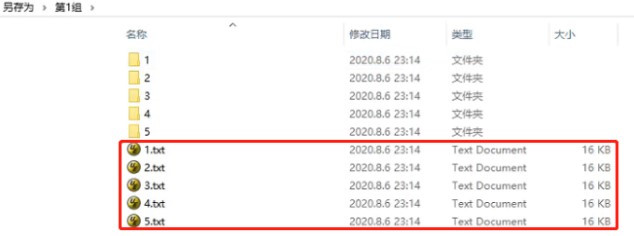

5.整理完成后，與照片名對應的POS會輸出于與相機照片組同級目錄下，若勾選重命名，則除每個相機對應的POS文件輸出外，還會輸出記錄所有數據的總POS文件，命名為ALL.TXT，位于所設置的輸出目錄下。

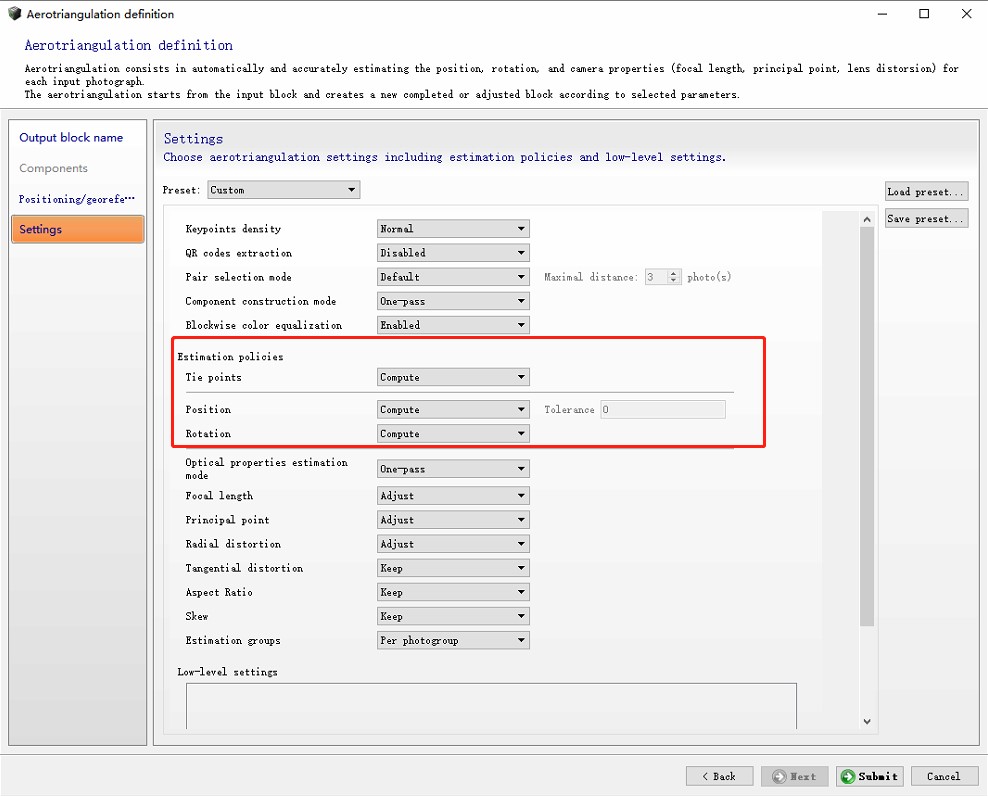

6.生成的CC工程文件，在CC里面提交空三時，位置與旋轉需要選擇【重新計算】。如下圖紅框所示。

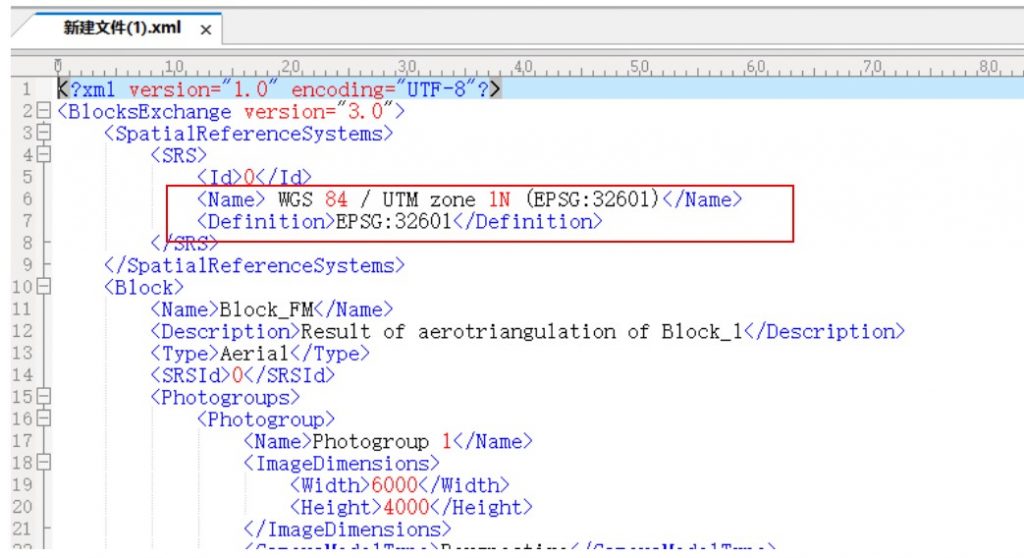

7.勾選坐標轉換后，管家工程將默認為本地坐標系，CC工程坐標系默認為WGS84 UTM 1N ,可人工進行修改坐標系信息，（和CC中的坐標系代碼保持一致），下一版本軟件將支持管家及CC詳細投影信息的寫入。

8.去冗余功能僅適用于差分多相機POS，使用機載POS時不可進行冗余去除。變高航線由于角度姿態較大，不建議使用去冗余功能，會造成中間相片被去除。

9.選擇原始圖像整理，并勾選去冗余功能，軟件只在生成的管家或CC工程中被剔除，并不會在原始數據中進行剔除，保證原始數據的完整性，避免原始數據被破壞。

10.建議使用快速圖像整理工具前先進行原始數據的備份，避免操作失誤導致數據被損壞。

11. 該工具在使用過程中會根據用戶需求進行迭代升級，請注意聯網獲取最新軟件版本。
