隨著光伏產業近年來的興起，電站的裝機容量和占地面積愈發龐大，這對從事光伏電站的運維人員提出了一個難以解決的問題：如何才能對場站的組件進行高效巡檢，及時發現組件問題，減少因為組件問題產生的經濟損失。

　　無人機為光伏行業的運維提供了全新的解決方案, 甘肅啟遠智能科技有限責任公司作為西北區域無人機光伏巡檢的領先機構之一，擁有多行業無人機巡檢專利與實施經驗，包括整套光伏行業應用解決方案。

     2018年7月4日，經過11個小時的長途跋涉，我們攜帶大疆創新行業級無人機M210、Z30變焦相機云臺、XT熱紅外相機云臺以及大疆精靈4P兩套無人機來到了作業地點，為某光伏電站訂制其使用無人機進行組件及外線巡檢的應用方案。

　　該光伏電站是省級重點建設項目，項目平均海拔2495米，總投資20億元。計劃分4期建設,目前1、2、3期項目總裝機容量為150MW,我們所服務的業主負責管理2、3期項目，合計裝機容量為100MW。

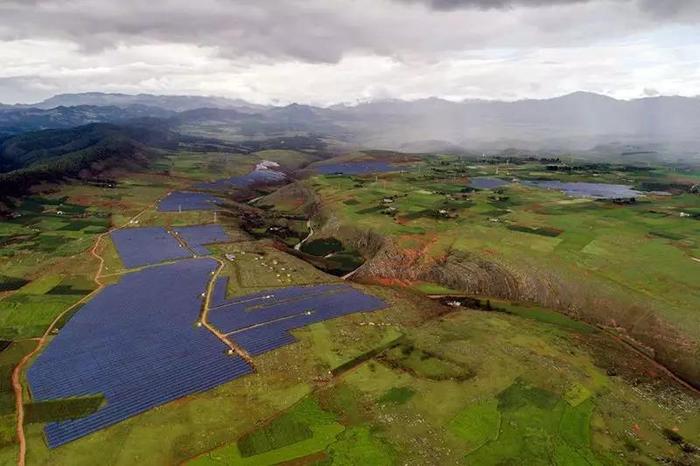

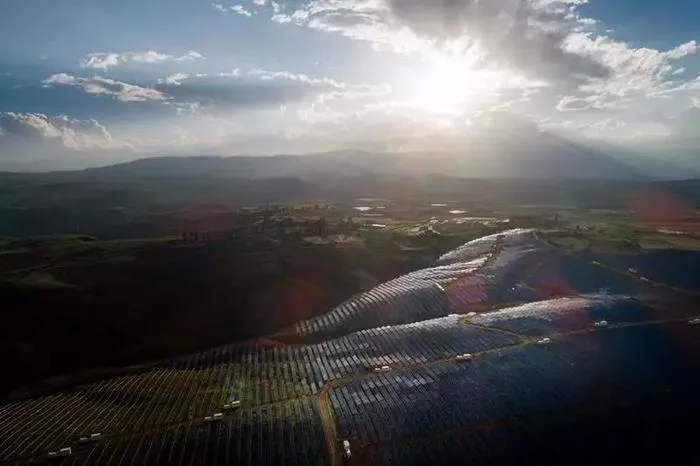

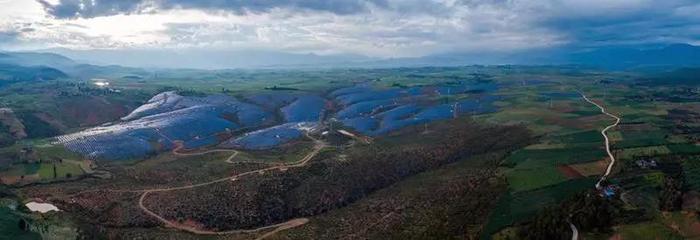

　　抵達電站時已經下午18點左右了，趁著還有點天光，我們用大疆精靈4P先偵察了一下地形。占地面積真不是蓋的，1期和2期裝機容量就是100MW，請看下圖自行腦補。

　　不要忘了還有裝機容量50MW的3期，如下圖：

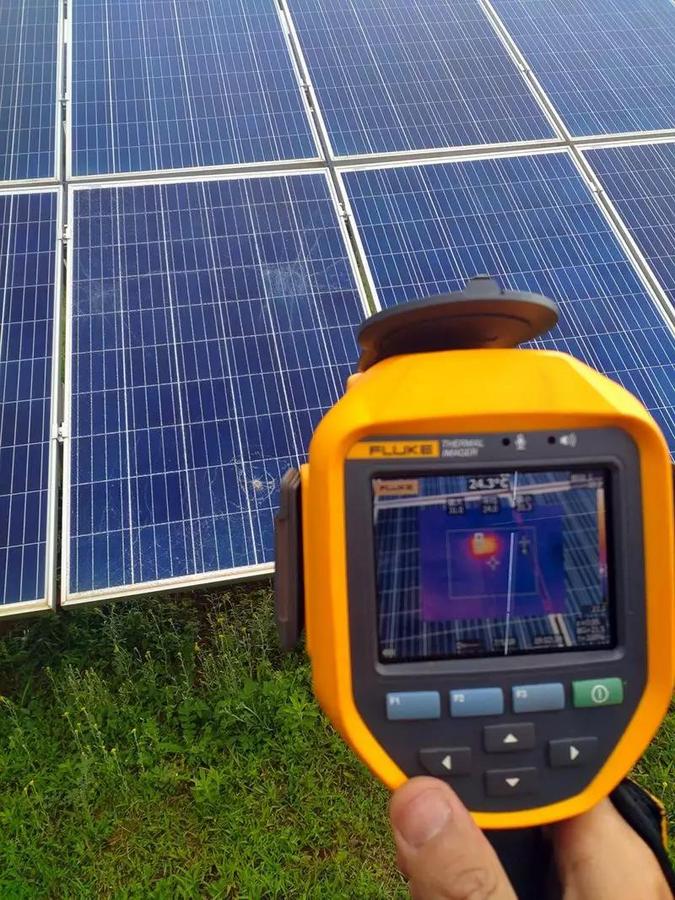

　　沒有使用無人機進行巡檢的時候，面板組件的巡檢基本是靠1組2人，拿著手持式紅外熱像儀順著面板一路走下去，這么大的占地面積再加上跌宕起伏的地形，尋常來說一次完整的巡檢需要大約45個工作日，起早貪黑的刷朋友圈里面的步數。見證奇跡的時刻即將從第二天開始！

　　工欲善其事，必先利其器！第二天一早，小巧便攜的大疆精靈4P首先出場，其任務還是偵察地形。和昨晚航拍的工作不一樣，今天小家伙承擔了更重要的任務——建立巡檢區域的正射影像。至于為什么要進行這項工作，看到最后大家就會恍然大悟，暫時先不點破。

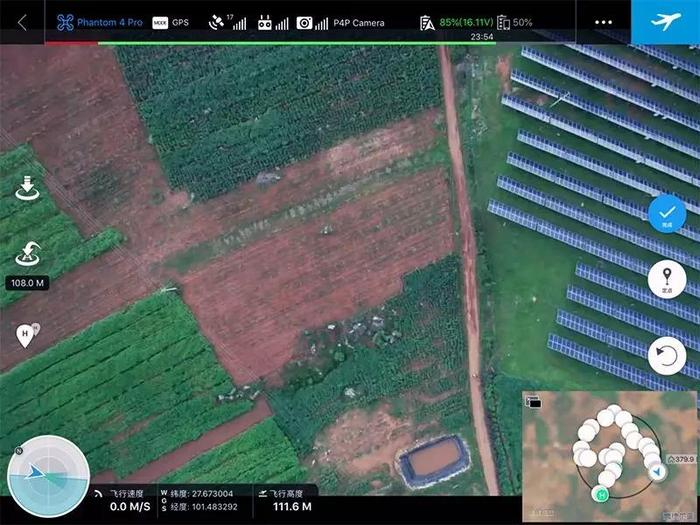

　　利用大疆創新的iOS應用GS Pro的飛行器地圖選點的功能，規劃出場站的邊界，也就是航測所需要的邊界圖形。

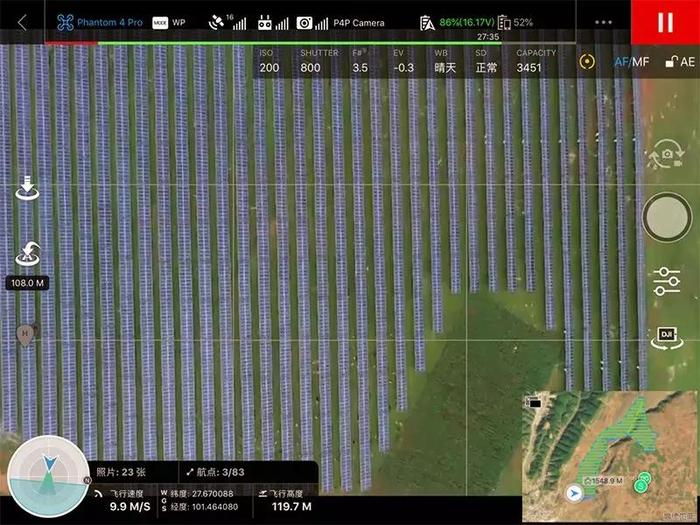

　　之后就是建立航測區域，進行正射影像的采集。

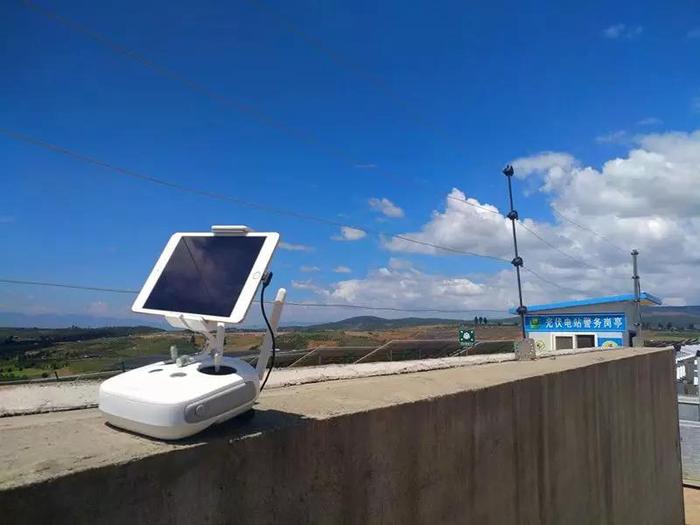

　　采集正射影像的過程會比較漫長。某光伏電站的1期和2期的采集時間大約是105分鐘，3期的采集時間大約是84分鐘。趁這個空檔，把遙控器放在一個面對航線的高點，曬會兒高原的太陽吧。

　　下一個流程熟悉GIS的朋友就很清楚了，通過快拼來建立正射影像。用來處理正射影像軟件很多，國內的數字綠土、飛馬，國外的ContextCapture（Smart3D）、PIX4D、PhotoScan等，選擇一個熟悉的建立正射影像備用。

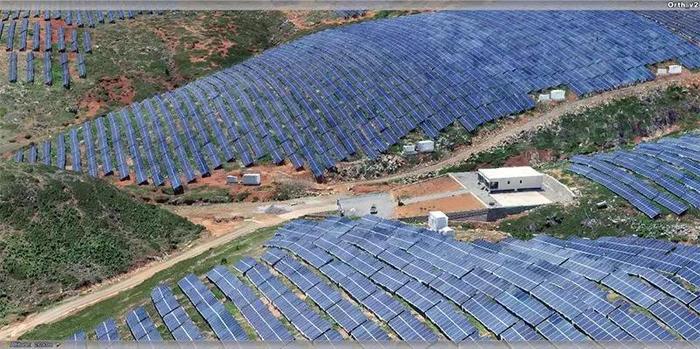

　　順便也出了一套實景模型，看起來效果還不錯。這次的成果5cm的地面分辨率就足夠使用了。

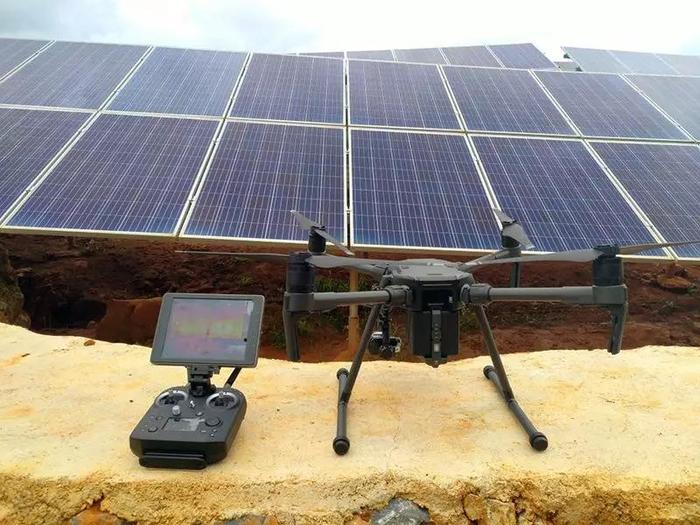

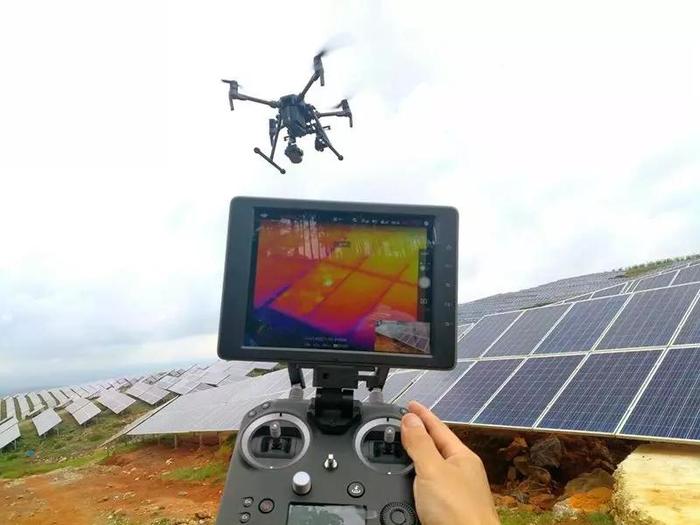

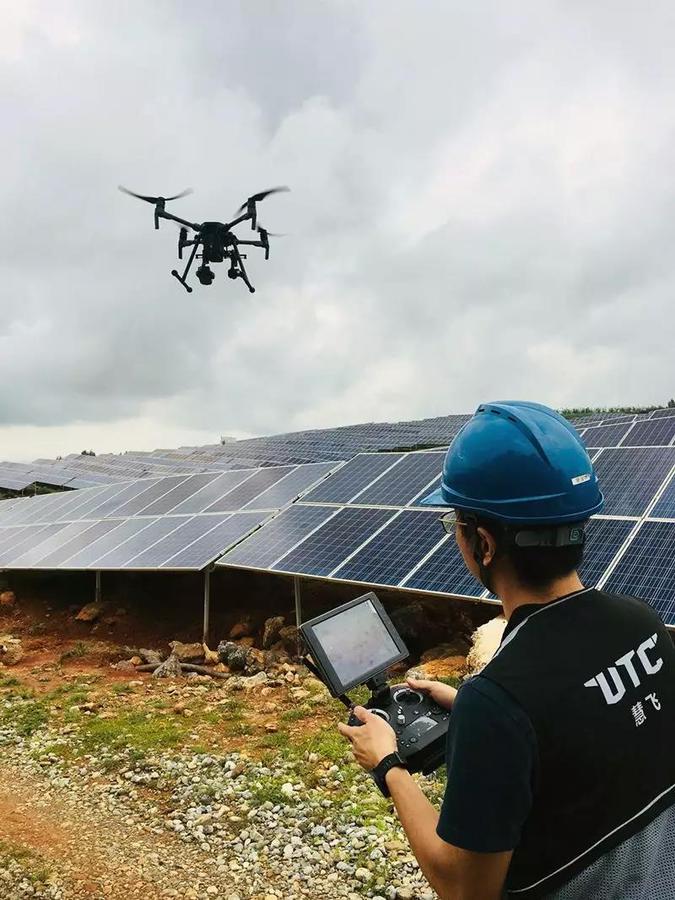

　　這次的主角在庫房里憋了兩天，今天終于出場了。大疆創新M210和XT熱紅外云臺相機。

　　用于光伏巡檢的配置建議XT熱紅外相機云臺使用19mm的鏡頭，這樣我們可以在70-90m的安全航高，發現對組件產生較大影響的熱斑。如果使用廣角鏡頭，飛行的航高太低有可能會發生危險，如果航高太高可能會產生漏檢。根據XT熱紅外云臺相機的空間分辨率配合19mm的鏡頭，70m-90m的相對航高是最有效率的。

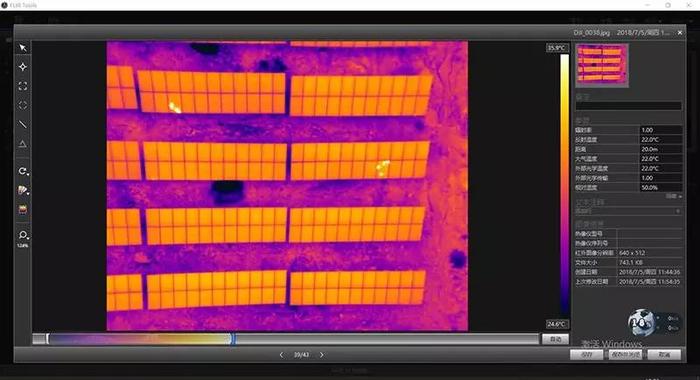

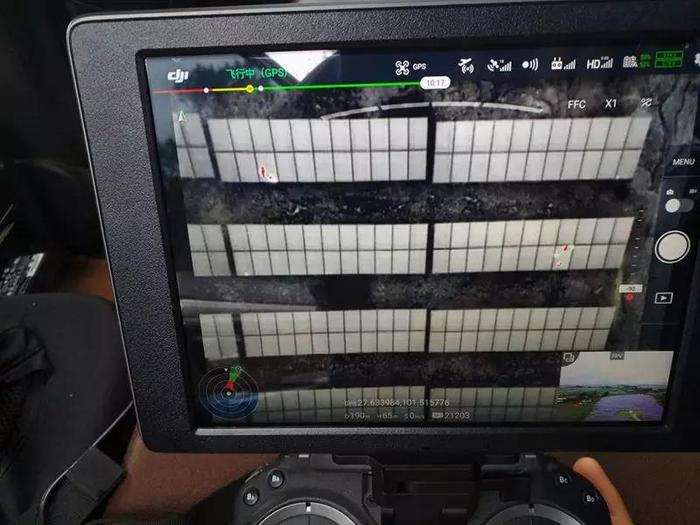

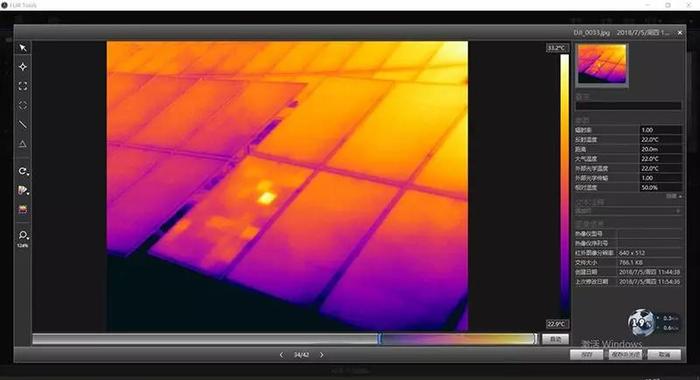

　　大疆創新M210的穩定懸停和易操作性讓巡檢流程變得異常愜意。XT熱紅外云臺相機和行業級應用DJI PILOT的配合，讓我們獲得了非常清晰的熱斑影像，通過Flir Tools也可以對原始的只有灰度的紅外影像進行偽彩加強。

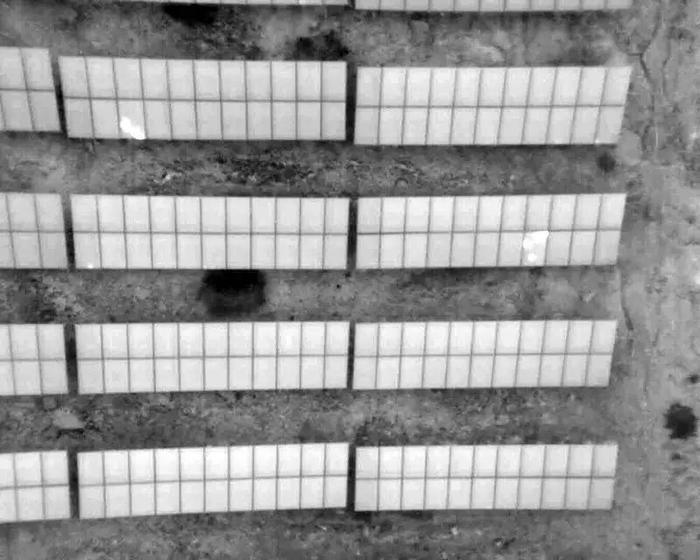

　　說到熱斑形成的原因，可能是穢物，也可能是面板損壞。就某光伏電站的具體情況來說，很多熱斑產生的原因是人為面板損壞。因為在場站附近放羊的老鄉比較多，在趕羊的時候會無心的砸到面板，導致面板組件損壞。下圖中的熱斑就是因為面板損壞產生的。

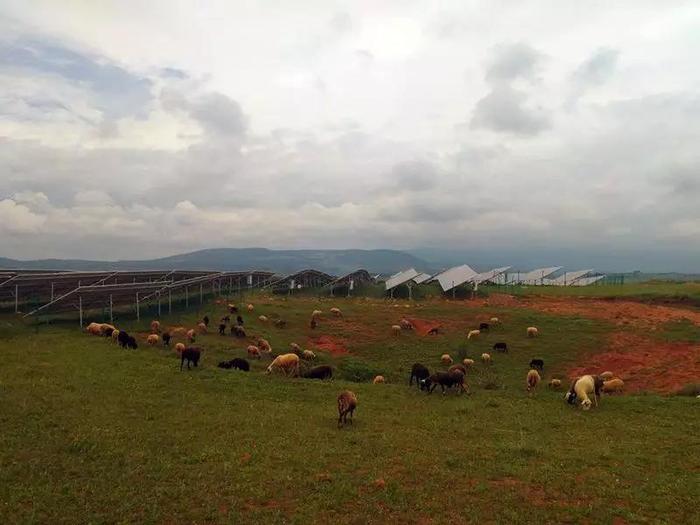

　　結果在轉場的時候，還真看到好幾波放羊的。

　　巡檢的紅外素材收集完畢之后，之前我們的小兄弟大疆精靈4P建立的正射影像就派上用場了。

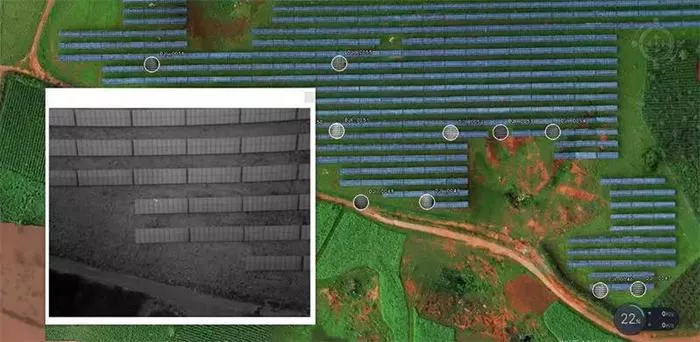

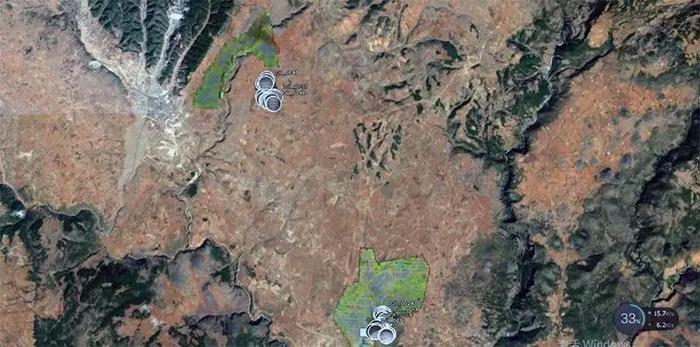

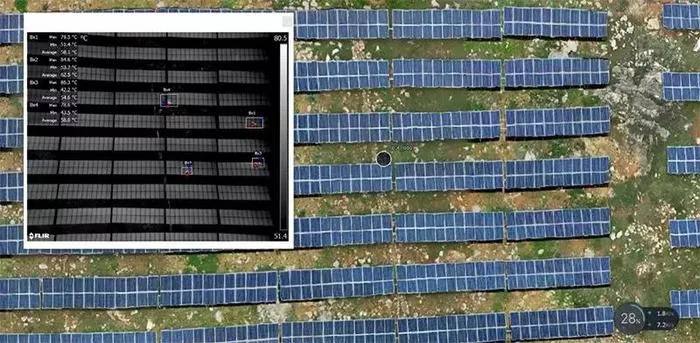

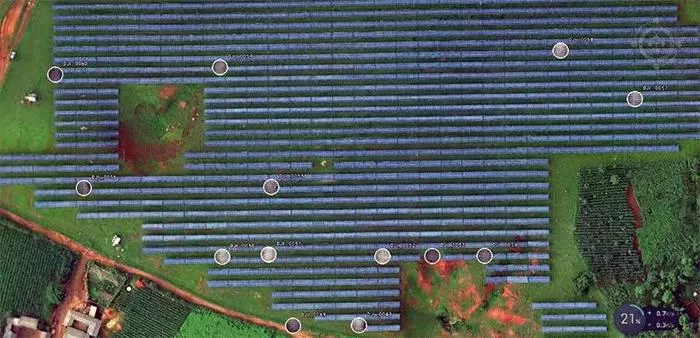

      XT熱紅外云臺所拍攝的圖片是包含POS信息的，將POS信息導入到正射影像里面，就能看到缺陷圖片的拍攝位置，通過圖像對比，能夠很快速的確定是哪一區哪一組哪一塊板子出現了問題。

　　最后還是要做一個小小的總結。某光伏電站的2期和3期總裝機容量達到100MW，在測繪建圖的時候大約測繪面積是3.252平方公里。人工巡檢使用手持紅外設備查找熱斑，進行一次場站巡檢大約需要1組2人45個工作日。

　　使用M210 + XT進行空中巡檢，同樣是1組2人，在手動巡檢飛行的情況下，進行一次查找熱斑大約每天的作業量可以達到0.5~0.8平方公里，如果設置好分區域使用地面站的飛行線路自動飛行，每天的作業量可以達到1.2~1.5平方公里。綜上，使用無人機進行面板組件的耀斑查找的巡檢效率，比人工使用手持紅外設備的效率大約提高10~15倍。
