引言

目前，傾斜攝影技術被廣泛運用于“房地一體”項目。但在云貴川某些地形起伏較大的地區，運用這項技術還存在一些困難。地形高差太大導致建模精度不夠，這是讓很多客戶感到頭疼的問題。 同時，采用分層飛行或者參考最高點加大重疊度的飛行方式，雖然能保證建模精度及效果，但會大量增加冗余航片數量，降低效率。

那么，如何采用傾斜攝影技術在高落差地區完成相應的項目呢？

基于客戶需求，睿鉑采用M300 RTK搭載D2 Pros傾斜相機，于成都周邊丘陵地區做了本次驗證，希望能夠?yàn)橄嚓P(guān)客戶提供一定參考，下面是項目驗證內容。

作業流程

1? 測區選定

本次驗證為測試M300 RTK搭載D2 Pros仿地飛行效果及免像控精度，測區位于四川省成都市周邊某地區，地形高差在90米左右，其內包含丘陵、2~4層低矮房屋、道路、農田等地形和地物。

驗證當天，無人機飛行時間段為下午14點30分至15點40分左右，共作業70min，在該時間段內，測區環境通透性良好，晴朗無風，適合飛行。

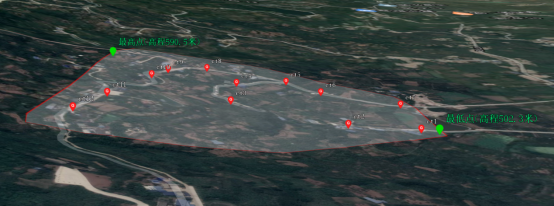

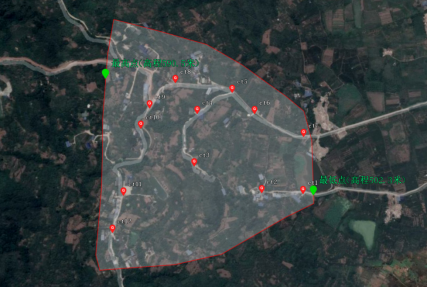

測區內共布設12個地面檢查點已用紅色點標記；最高海拔點（590.5米），最低海拔點（502.3米），已用綠色點標明。

2? 實驗設備

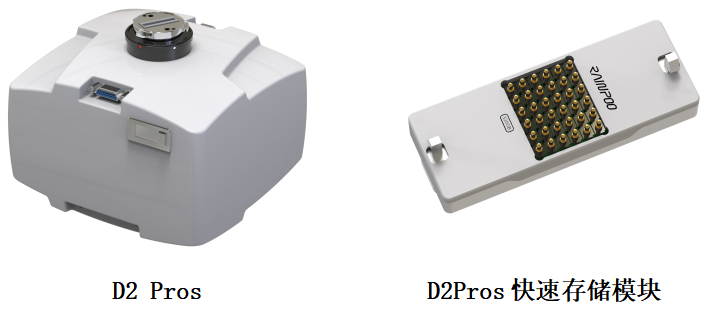

本次項目精度驗證選用了睿鉑精度更高的D2 Pros。D2 Pros傾斜攝影相機采用平行式布局，能夠?qū)崿F(xiàn)更好的建模效果；配置Sky-AAC數據處理軟件，能夠大幅度提高空三處理通過率；配置最新版一體式快速存儲模塊，實現數據快速提取和拷貝。

更詳細的系列介紹，您可以參見睿鉑Pros高端系列相機功能介紹及案例分享。

3? 航飛參數設計

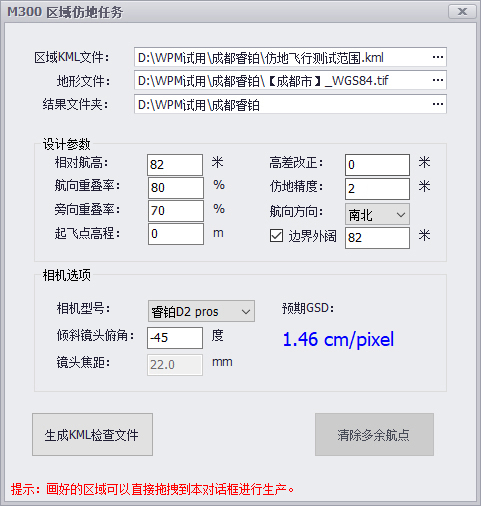

本次驗證采用WayPoint Master軟件規劃測區仿地任務文件，區域地形文件采用成都市分辨率為12.5米的DEM文件，仿地飛行精度設置為2米。

WayPoint Master是一款航線設計軟件，相應的介紹，請參見WayPoint Master正式推出，滿足你的各種應用場景航線規劃需求。

4? 航線規劃

本次驗證中，設計地面分辨率（GSD）為1.46cm，實際航飛面積約0.45km2，航向重疊度80%，旁向70%。無人機飛行平均速度約8m/s，作業2.5個架次，共獲取航片7750張，影像清晰、色彩均勻，滿足本次驗證的要求。

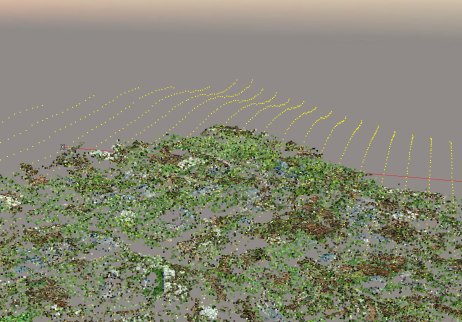

使用Sky-Filter軟件剔除冗余航片之后，剩余5814張有效航片，航線如下圖所示。

5? 作業開始

6? 熱插拔換電池

7? 作業完成

實驗結果

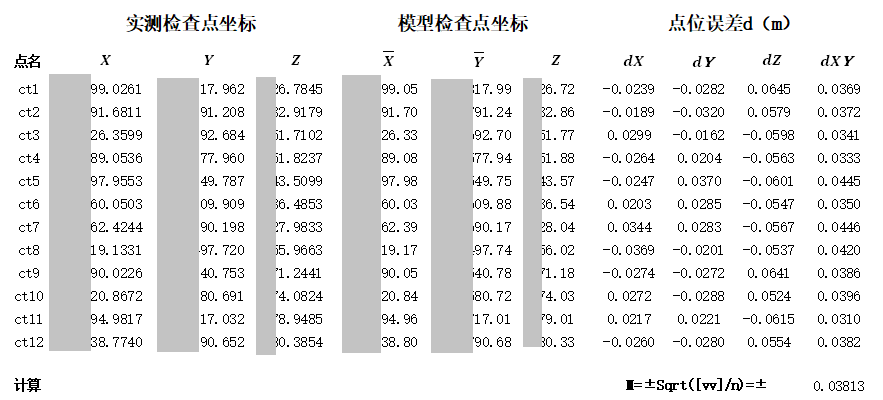

1? 精度驗證

在不添加任何控制點的情況下，使用M300 RTK搭載D2 Pros 執行仿地飛行任務獲取的數據結果，能滿足1:500地籍精度要求。

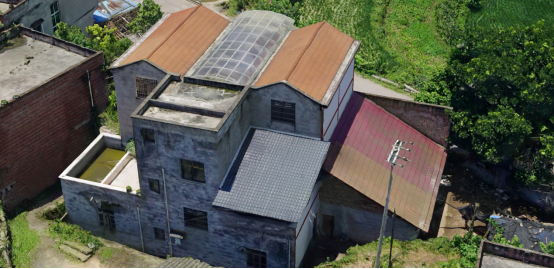

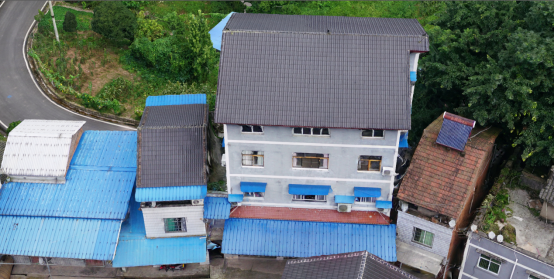

2? 模型效果

3? 驗證評價

在地形起伏的場景下，仿地飛行相比分層或參考最高點加大重疊度作業，能夠保證地物分辨率更高的一致性，確保模型整體的精度，還能提升作業效率。

但實際作業中，仿地飛行也會增加作業風險，因?yàn)闊o人機無法對高壓線等高層危險物作出很好的規避，所以建議客戶根據實際情況，合理使用仿地飛行。

無論是仿地飛行還是分層飛行，最重要的還是要對現場進行勘查，排除可能的風險點，確?？沼虬踩?/p>
