今天給大家說說一款完全開源的小四軸。

這款四軸面向的人群是電子相關專業（包括自動化、電氣自動化、電子信息工程、計算機、測控等專業）的大學生，通過一個完整的四軸項目來學習貼片元器件的焊接、PCB設計軟件AD的使用、電路基本知識、旋翼型無人機的基本原理、STM32單片機編程與基本使用、飛控算法的實現等。

///插播一條：我自己在今年年初錄制了一套還比較系統的入門單片機教程，想要的同學找我拿就行了免費的，私信我就可以哦~點我頭像黑色字體加我地球呺也能領取哦。最近比較閑，帶做畢設，帶學生參加省級或以上比賽///

正文開始：

據了解，目前大多數高校的電子專業的課程實訓依然是焊接收音機等，單片機課程教的也是單片機，這已經不能滿足學生的學習了，學生畢業之后進入企業，大多接觸的是貼片元器件（功率器件除外），做產品的時候，硬件工程師必須要具備一定的調試能力，這就對焊接貼片元件的能力提出了要求，所以我們?cè)O(shè)計了這款四軸飛行器，使用0603、0805這樣貼片元件，是練習焊接的好幫手，而且好處在于，焊接練習完了，還可以繼續學習STM32,四軸原理，直到把這個四軸飛行器飛起來，在這個過程中，我們也有交流群和學習資料，供大家學習使用。

下面是RoboFly四軸飛行器的整體框圖、原理圖、pcb、實物圖源代碼的截圖，先一睹為快，后面詳細介紹。

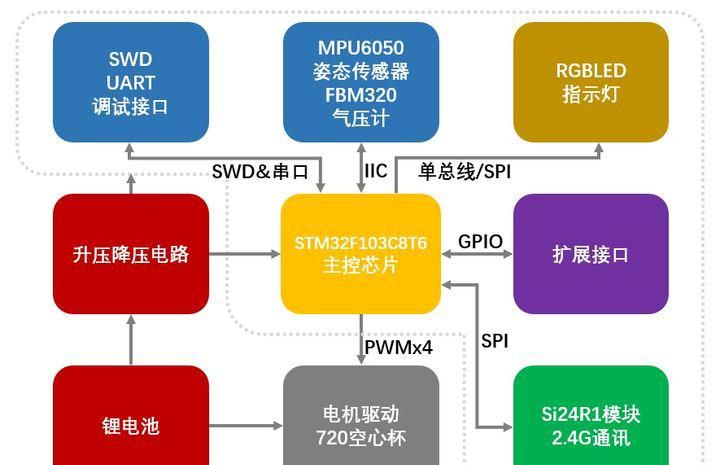

圖1：RoboFly四軸飛行器整體框圖

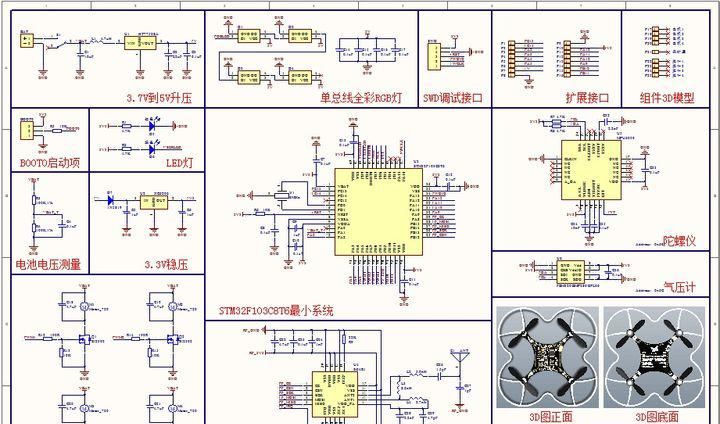

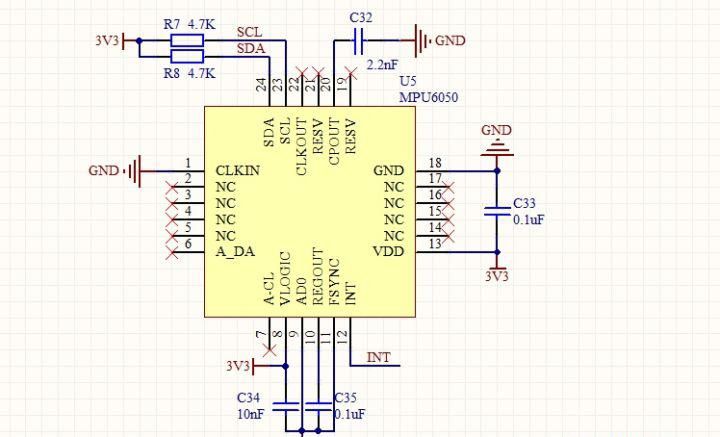

圖2：RoboFly四軸飛行器原理圖

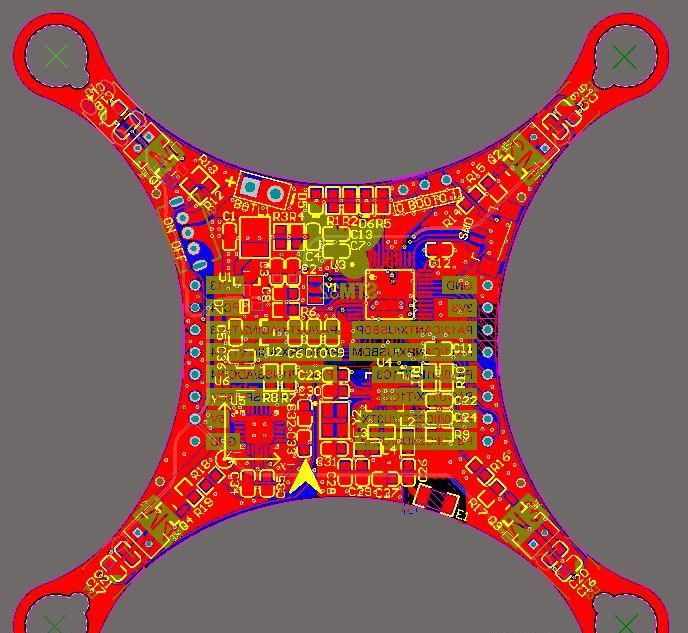

圖3：RoboFly四軸飛行器PCB圖

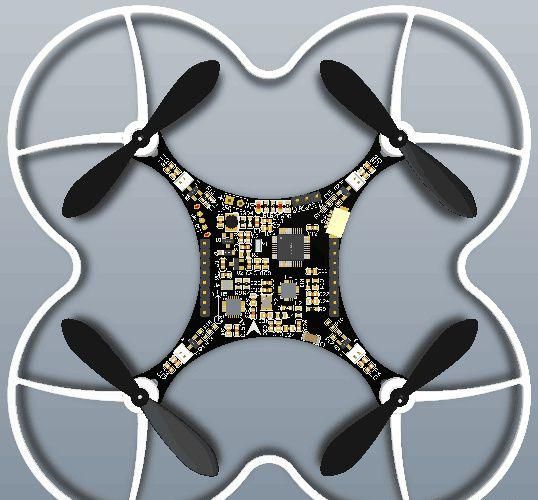

圖4：RoboFly四軸飛行器PCB 3D俯圖

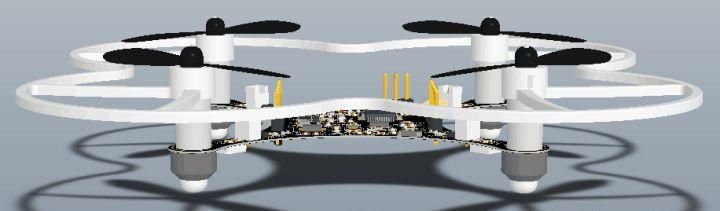

圖5：RoboFly四軸飛行器PCB 3D側視圖

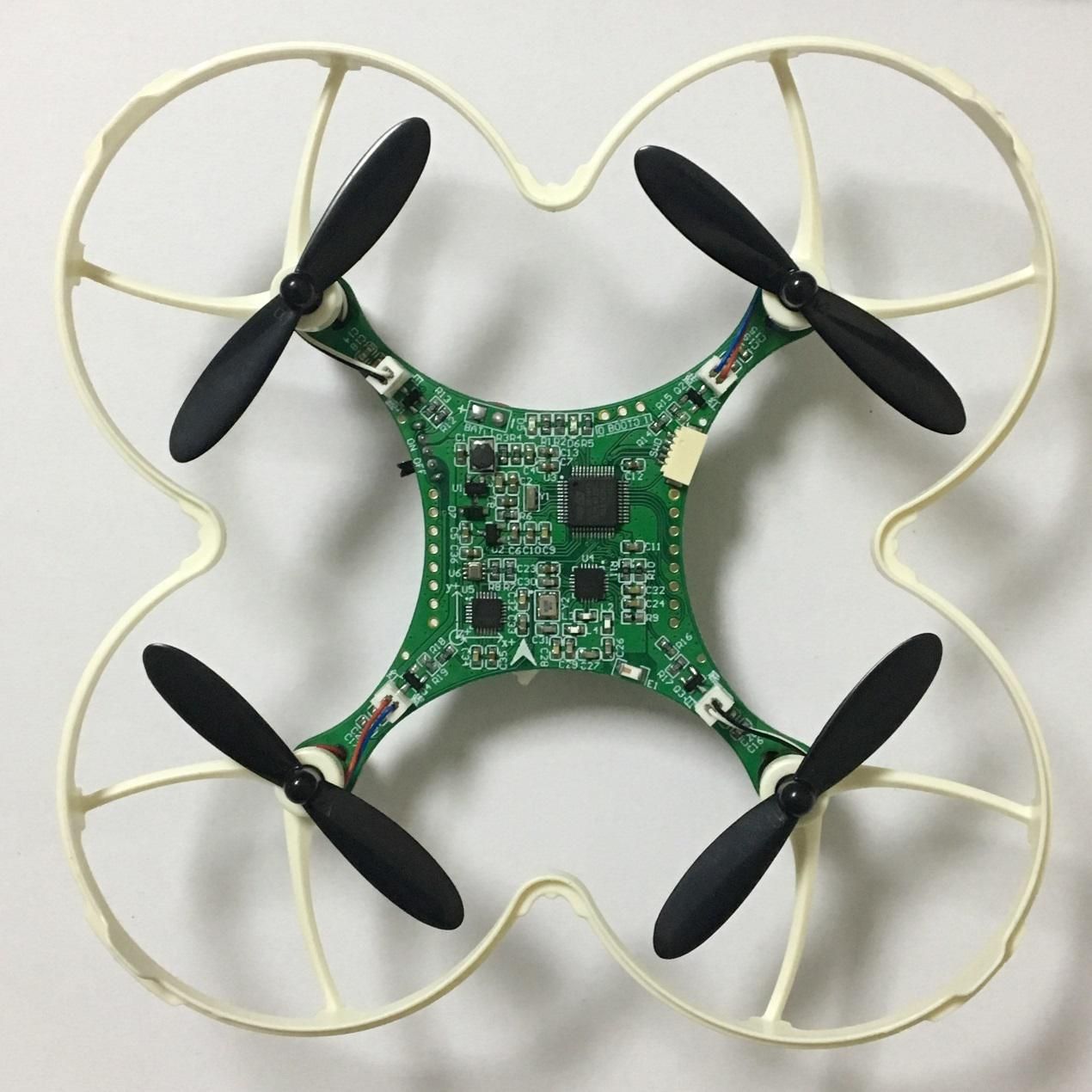

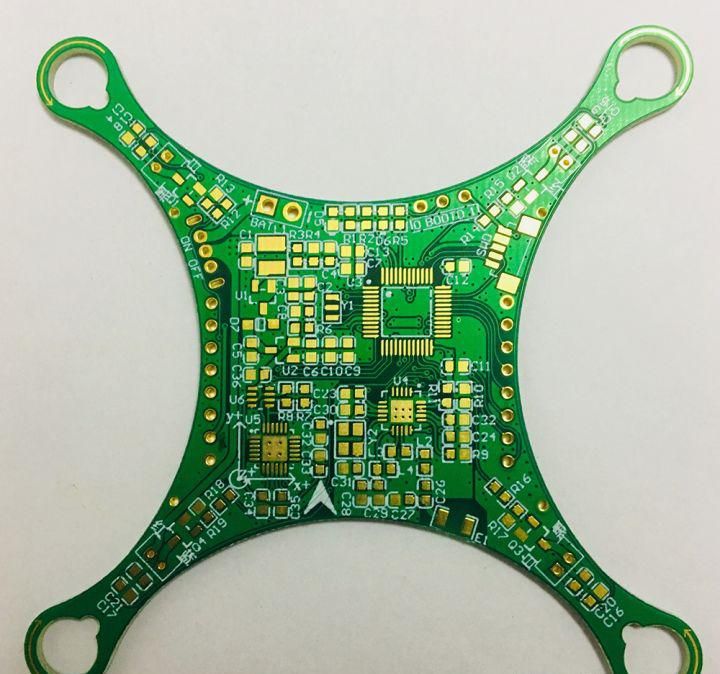

圖6：RoboFly四軸飛行器實物圖

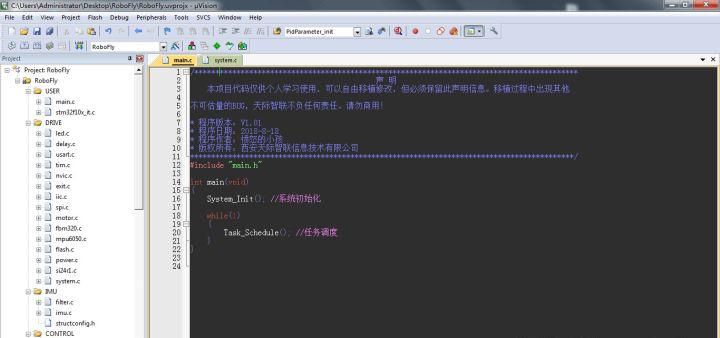

圖7：RoboFly四軸飛行器源代碼截圖

制作并開源這套小四軸的初衷有如下幾點；

1、初學者需要一款價格低廉、軟硬件資料完備、有技術支持的四軸學習平臺；

2、以散件形式發售，電路板布局、元器件封裝選型要方便焊接組裝；

3、四軸所需元器件采購方便、靠譜，最好能提供一站式采購，避免過多郵費、采購周期長、采購到不合格元器件導致學習難以進展。

4、源代碼要極其精簡、方便入門者能夠方便的學習，實現自己的代碼；

5、保留一定擴展接口、方便用戶自己進行擴展如定高、航跡、巡線等飛行功能。在學習完四軸飛行器之后，這個開源的四軸板子仍然可以作為一個STM32開發學習板使用；

RoboFly四軸的基本配置如下：

主控芯片：STM32F103C8T6

姿態檢測：MPU6050

氣壓計：FBM320

無線芯片：SI24R1

供電方案：HT7750SA升壓+XC6206穩壓

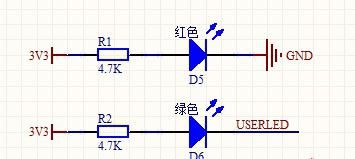

燈光指示：1個電源指示LED、1個用戶編程LED、4個單總線全彩RGB燈

電池：600mAh 20C 1S鋰離子電池

電機：720空心杯

槳葉：55mm槳葉

槳葉保護罩：相鄰軸距65mm

機架：PCB一體化機架

續航時間：10分鐘

遙控距離：空曠50m

RoboFly四軸原理圖各模塊簡單說明：

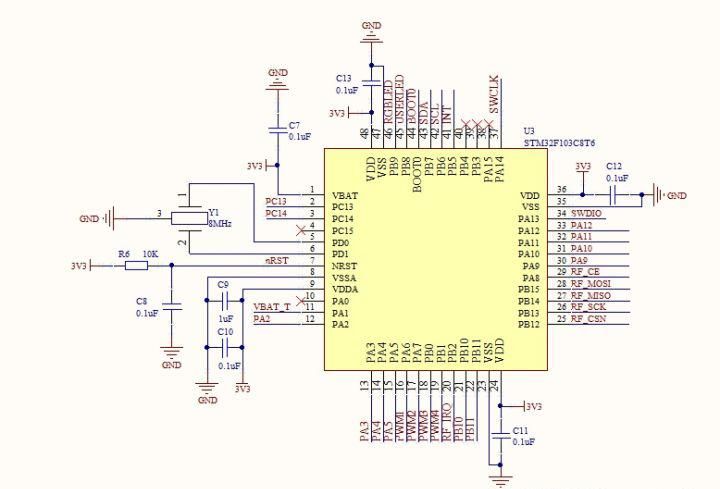

STM32F103C8T6是ST在2007年發布的一款MCU，截止目前ST已經發布了速度高達400MHz的STM32H7 (這時候一定有人會說600MHz的事，我知道，不用提醒)，我自己也是用STM32F1,STM32F4,STN32F7都做過各種各樣的四軸，但是這個開源的四軸我還是選擇了STM32F103C8T6，主要從三點考慮，一是封裝比較大，方便初學者焊接，二是價格低廉，學習成本比較低，三是網上有大量的資料供初學者學習使用。

姿態傳感器選擇MPU6050，主要考慮的也是封裝比較大，可以直接使用烙鐵焊接，而且價格比較低，資料也很豐富。而且還自帶DMP庫，可以完成姿態結算后直接把姿態角輸出給主控芯片。2016年我們的第一款四軸就是采用DMP庫輸出姿態角的。

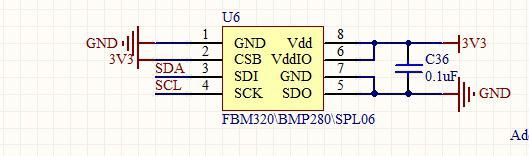

氣壓計使用的是FBM320,對于這款氣壓計，個人認為性能一般。但是優點就是這個封裝和BMP280、SPL06的引腳都是兼容的，方便更換。但是小四軸上放氣壓計，有一個比較麻煩的地方就是要想辦法排除槳葉的風對它的干擾。可以使用海綿等其他東西進行隔離。

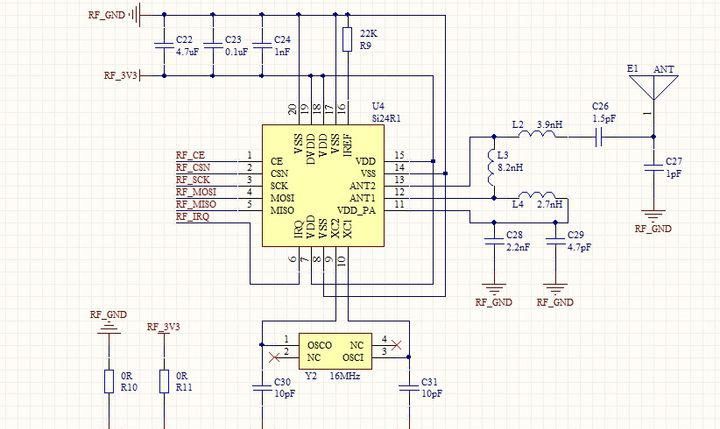

無線芯片用的是SI24R1，國產的，之所以用這個而不用NRF2401，是因?yàn)檫@個經過我測試，性能也是可以的，引腳完全兼容NRF2401，無線發射可以做到7dB，在發射和接收端都采用陶瓷天線的前提下，可以達到50m的通訊距離。如果加上AP，那達到100米應該沒有問題。通過兩個低成本的0歐姆電阻對電源進行了單點接地，防止電機回路的電流波動串進射頻回路對射頻造成干擾。

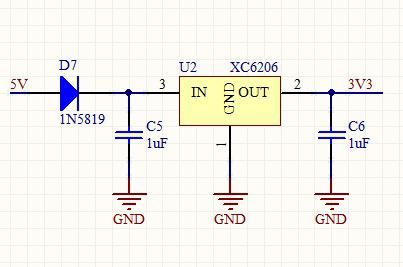

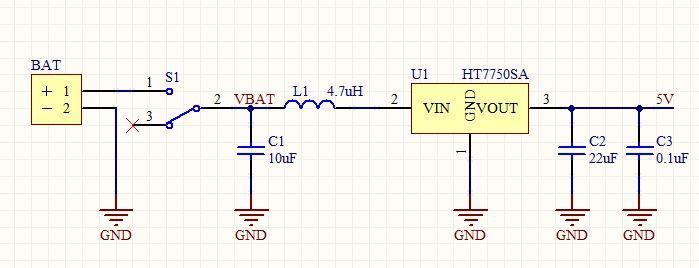

對于供電方案中的先升壓再降壓的方案，這是我做第一款四軸飛行器的時候發現的，這種1S的鋰離子電池，在四個空心杯進行供電的時候，如果四個空心杯電機不帶槳葉，也就是說沒有負載，那啟動是沒有問題的。但是如果四個空心杯都帶上負載，瞬間提速到滿速，就會瞬間把電池輸出電壓拉低到3V以下，經過我測試甚至低到了2.8V，這時候如果不升壓，直接用電池給LDO供電，那LDO就會失效。所以通過升壓再降壓后給單片機系統供電是一個可行的方案。另一個方案就是在電機啟動的時候采用緩慢啟動的方式，這樣電池的電壓就不會瞬間被拉低，但是這樣的一個不足之處就是無法讓這個小四軸非常暴力，飛起來不夠爽快。

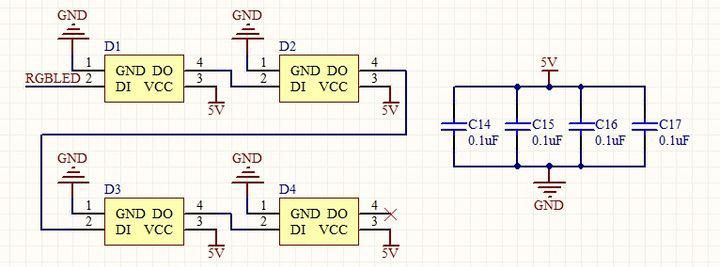

四個機臂上采用的RGBLED是串行單總線全彩燈，也就意味著只需要占用單片機的一個IO端口，就可以控制這四個燈發出各種各樣的顏色。這個燈類似與WS2811,也是通過零一碼來實現數據通訊，進而控制燈的顏色的。對于初學者而言，時序往往難以理解，而這個燈可以作為學習時序最簡單的一個例程，雖然簡單，但是卻非常有趣。

因?yàn)樾∷妮S的尺寸、重量等限制，這版四軸飛行器的電池最好不要超過600mAh，否則電池自身的重量就會成為最大的包袱。而太小的電池則不能提供較長時間的續航?？傊医?jīng)過測試認為600 mAh容量應該是一個拐點。電池最好帶保護板、有一定的安全性能。否則脹飽、失效事小，嚴重點在炸機的時候可能會爆炸。

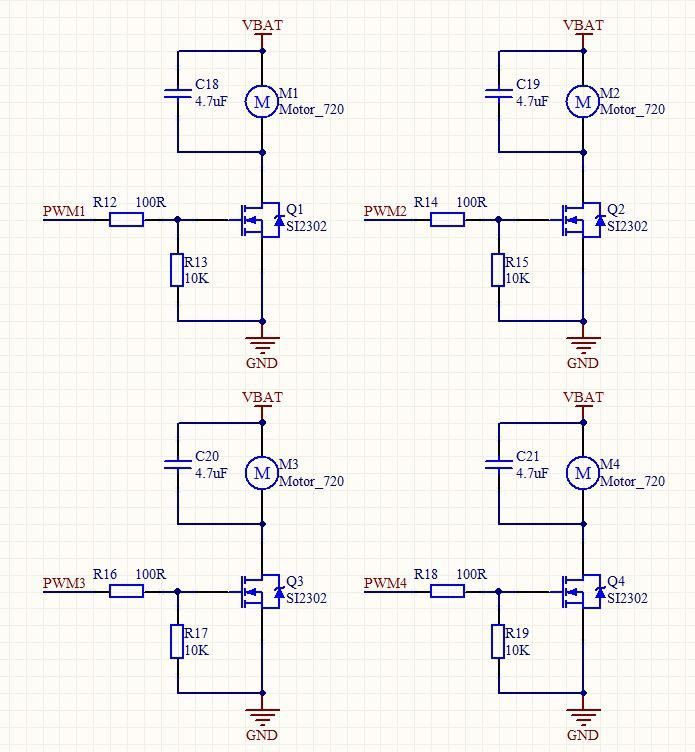

對于這個四軸最關鍵的一個組建—空心杯，說出來都是淚啊，做四軸兩年，有一年的時間都在尋找合格的空心杯電機。2017年有一款四軸飛行器因?yàn)椴少彽碾姍C(jī)側向震動太大，導致槳葉轉動之后產生很大的側向震動、嚴重干擾了加速度計，使角度偏差很大，基本不能垂直飛行。一開始把問題鎖定在MOS管上、陀螺儀上、原理圖與PCB設計上都未能解決問題，后來對原始數據進行FFT變換后發現了干擾的頻率點，這才確定是電機的側向震動引起的。還有一種情況就是同一批次的電機性能差異很大，導致PID調節的輸出差異很大，最終會影響MOS管的壽命、電機壽命。空心杯電機使用SI2302這款MOS管進行驅動，這是非常常見的一款MOS管，便宜又好用。但是市面上這個管子假貨也比較多。很多人在電機驅動電路上加不加電容、加不加二極管有很大的爭議，我經過測試發現，加上電容之后效果很好，而加上二極管的效果則一般。也可能是測試方式不夠嚴謹，回頭可以一起討論這個問題。

槳葉選型一定要注意選擇平衡性好的槳葉、做工有瑕疵的可能會影響平衡性，在飛行的時候，如果不平衡就會導致側向震動。

初學者在調試四軸的時候，摔下來、失控是很常見的，所以加上槳葉保護罩之后，可以很大程度上減小槳葉、電機報廢的概率。

如果采用飛控板和機架隔離的方式，就能從一定程度上降低震動的影響，但是這樣或許會增加重量及成本，所以我選擇了PCB機架，這也是初學者最容易實現的一個方案，但不是唯一的方案。

四軸源碼采用Keil MDK V5.20

STM32庫使用的是標準庫

四軸源代碼工程創建方法可以參考我們最小系統板的課程，課程視頻可以在公眾號觀看，下面的百度云鏈接中也提供了工程創建的PDF文件。
