無人機傾斜攝影技術憑借快速高效、機動靈活、成本低等優勢，正慢慢顛覆傳統測繪的作業方式，已成為測繪行業“新寵”，將傾斜攝影技術應用到無人機上，實際就是在做一個三維模型，而建立起來的這個模型更加真實，更加直觀，更加符合實際。下面全面講解無人機測繪應用場景，無人機航拍測繪原理與操作流程/步驟。

無人機測繪九大應用場景

應用場景一：房地一體

在開展房地一體項目時，傳統的測量技術已不堪重負，隱蔽點難以量測、圖根控制點不易保存、測量累計誤差較大、效率低，重復工作等問題頻出；無人機攝影測量與三維激光掃描技術的引入，使得以上問題得到了很好的解決，高效率、高精度、簡單的完成測量任務。

應用場景二：堆體測量

目前的堆體測量，主要依靠全站儀、盤煤儀、GPS等測量儀器對堆體進行測量，相較于更早之前的完全依賴人工使用皮尺丈量，這些測量手段已經有了長足的進步。但是，如今有著更為高效、高精度的測量方法：使用無人機測繪并建模。

無人機可以預設航線，在作業區域上空自動作業采集數據，采集完數據后可導入系統中，一鍵生成點云及三維模型數據，并據此進行空間距離、體積的測量，或者進行斜面等不規則堆體面積的模擬測量，為工程建設規劃和生產作業等提供精確數值參考。

應用場景三：隧道、管道檢查

傳統的地鐵、鐵路和汽車隧道檢測，需要檢測人員深入隧道內部，采用人工排查的方式確認是否有裂痕或漏水等異常情況，并確保隧道結構沒有問題。

采用無人機搭載高清相機和激光雷達等檢測設備，可以采集隧道內高精度的圖像數據并生成三維模型，以供隨時調取查看，這不僅能夠提供更高的檢查精度，還能夠讓工程師有更多的時間專注于對所搜集到的資料進行分析，并快速提出需要采取的應對措施。

應用場景四：高速公路檢查

對于高速公路這類大規模的交通基礎設施進行維護改造，第一步工作就是要獲取全部道路情況的清晰圖像資料。

無人機測繪系統可以集成了測繪用無人機、三維建模軟件等，配合強大的工作站，在高效完成測繪工作的同時，還可以通過應用軟件對道路改造的工程量做精準評估，并模擬工程改造后的場景效果及可能的周邊環境影響，為公路部門的道路改造和道路規劃工作提供有力的支持。

應用場景五：橋梁檢測

人工檢測作業，不僅效率低、難度大、危險系數高，而且檢測精細度遠遠不夠，而無人機技術的應用，將在很大程度上解決了這一難題。

無人機可通過相機、激光雷達等控制設備完成橋梁底面、柱面及橫梁等結構面的拍攝取證，同時還可以進行橋梁整體的三維建模，通過模型來測算橋梁的外在結構，供專業人員分析橋梁狀態，及時發現險情，可極大減輕橋梁維護人員的工作強度，提高橋梁檢測維護效率。

應用場景六：文物保護

文物是人類在歷史發展過程中遺留下來的遺物、遺跡。它是人類寶貴的歷史文化遺產。三維掃描技術在文物保護領域，相比傳統的手工測量更加高效、精確，非接觸性的特定更是不會造成文物損傷。

對于大型古村落，我們更是可以采用無人機系統迅速完成大范圍的數據采集;無人機可搭載激光雷達采集古跡的圖像數據，獲取文物的點云進行精確的重建，建立起實物三維或模型數據庫，保存文物原有的各項型式數據和空間關系等重要資源，實現瀕危文物資源的科學、高精度和永久的保存，進而建立可在線瀏覽的VR數字博物館;

應用場景七：考古修復

無人機三維建模技術還可以用于考古和文物修復工作，三維掃描技術使用面式數據采集替代傳統的點式數據采集，通過高速激光測量方法，快速，精確，全面的獲取物體的三維信息，真實記錄文物的真實三維信息，建立三維模型，由傳統的手工測量轉變?yōu)槭覂?nèi)計算機對點云數據的高精度測量，具有非接觸性，避免了對文物造成的破壞。

應用場景八：土地確權

傳統的土地確權測量工作，一般是通過地面工程測量實測方式測制地形圖或者通過傳統載人飛機航測地形圖。相較于傳統方式，采用無人機進行航空攝影測量具有明顯的優勢，成本低廉、執行方便、自動化程度高、效率高、精確度高。因此在農村的集體土地登記確權發證工作中，通過無人機航空攝影建模來獲取基礎地形圖數據是一種較為可行的方式。

應用場景九：不動產登記

傳統的土地確權測量工作，一般是通過地面工程測量實測方式測制地形圖或者通過傳統載人飛機航測地形圖。相較于傳統方式，采用無人機進行航空攝影測量具有明顯的優勢，成本低廉、執行方便、自動化程度高、效率高、精確度高。因此在農村的集體土地登記確權發證工作中，通過無人機航空攝影建模來獲取基礎地形圖數據是一種較為可行的方式。

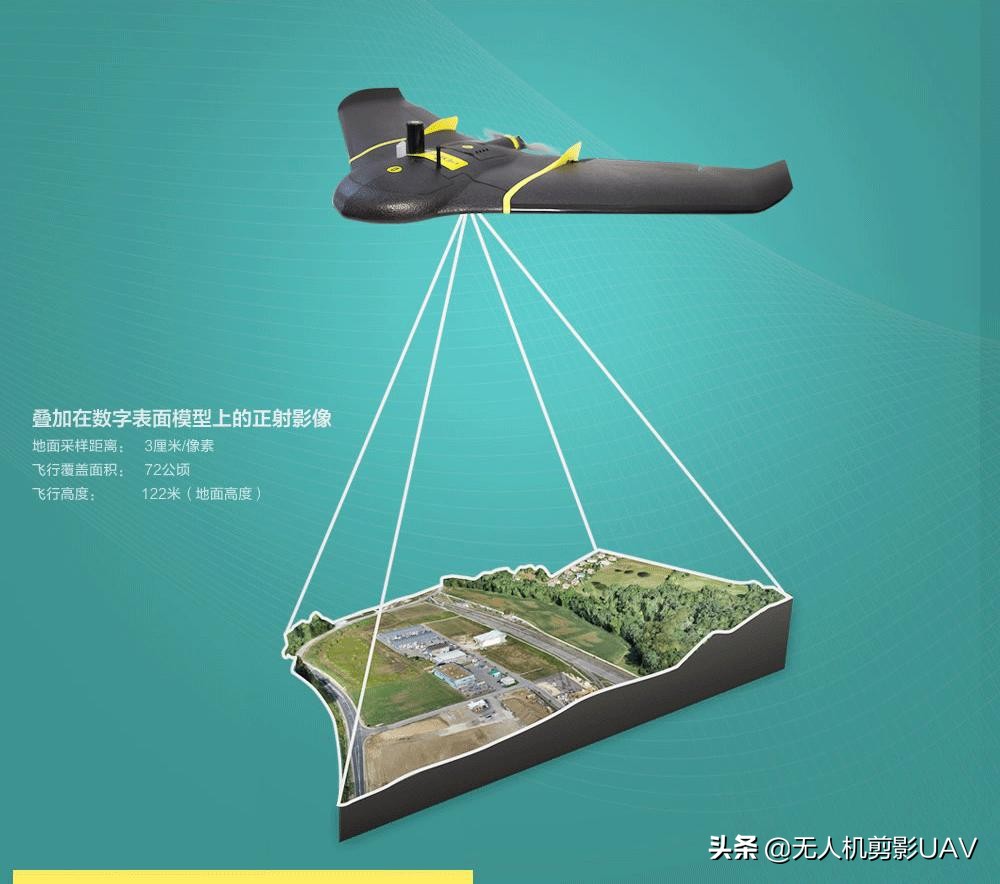

無人機測繪原理：

通過無人機低空攝影獲取高清晰影像數據生成三維點云與模型，實現地理信息的快速獲取。無人機航測數據通過處理得到帶精確坐標的三維模型或DOM/DSM/DEM等數據，模型數據導入數據采集軟件進行我們需求的測繪數據采集。通過在計算機上使用相應軟件可采集到模型內任意所需求的坐標數據。

詳解無人機航拍測繪操作流程/步驟

一、航拍總技術流程

無人機測繪流程圖

無人機航拍測繪分為外業和內業兩個部分，

外業主要流程為：前期準備、測區環境勘察、像控布設、無人機及云臺搭建、航線規劃、飛行作業、航測數據導出。

內業主要流程有：航測數據整理、POS數據整理（ppk解算）、空三加密、刺像控平差、三維建模及生成DOM/DSM/DEM等、使用數據采集軟件加載生成的模型并進行DLG線畫圖。

二、航拍測繪各步驟說明

測繪無人機小組航拍小組配備2-3人即可，航拍任務結束后對數據進行快速檢查，檢查合格后即可帶回進行后續的數據處理工作。

1.飛行準備

飛行前的準備內容包括：選擇航拍測繪設備、航線規劃涉及、飛行方案涉及（確定航高及飛行速度、重疊度）

2.保持每天的工作日志

記錄當天風速、天氣、起降坐標等信息，并保存數據供日后參考和分析。

3.建立無線電臺和地面站

無線電鏈路用于地面站和無人機之間的通信。目前，大多數測繪無人機使用無線電鏈路在無人機與地面站之間進行數據交換。

4.飛行執行

根據制定的分區航攝計劃，尋找合適的起飛點，對每塊區域進行拍攝采集照片。在設備檢查完畢，并確認起飛區域安全后，將無人機解鎖起飛。起飛時飛手通過遙控器實時控制飛機，地面站飛控人員通過飛機傳輸回來的參數觀察飛機狀態。飛機到達安全高度后由飛手通過遙控器收起起落架，將飛行模式切換為自動任務飛行模式。同時，飛手需通過目視無人機時刻關注飛機的動態，地面站飛控人員留意飛控軟件中電池狀況、飛行速度、飛行高度、飛行姿態、航線完成情況等，以此保證飛行安全。

5.飛行結束

無人機完成飛行任務后，降落時應確保降落地點安全，避免路人靠近。完成降落后檢查相機中的影像數據、飛控系統中的數據是否完整。數據獲取完成后，需對獲取的影像進行質量檢查，對不合格的區域進行補飛，直到獲取的影像質量滿足要求。

三、無人機航拍影像質量檢查方法

1、避免無人機航拍影像曝光

影像的曝光過度或不足、影像的重影、散焦與噪點，將嚴重影響三維建模的質量。為了避免這類曝光問題、在外出航拍時盡量提前看天氣預報，在多云的天氣拍攝比大晴天更好，如果必須在晴天拍，最好選擇中午左右使陰影區域最小化。

2、無人機航拍快門選擇

拍攝前調試使用最合適的快門、光圈、ISO值。參數相同點：都可以調節曝光的明暗度，光圈大、ISO高、快門速度慢都會曝光過亮；不同點：光圈可調節景深，小光圈景深大，大光圈景深??；景深無法通過ISO快門來控制，這就是光圈和ISO快門的區別。ISO除了明暗調節還有一個特點是降低畫質，ISO高了畫質就會降低，所以升高ISO在三要素里是最后考慮的，實在不行才提高ISO。

3、其它技術總結

（1）相機感光體CCD的尺寸、焦距以及像素的大小直接影響影像的精度從而影響模型的精度。

（2）在相機參數不變的情況下，無人機飛行高度（曝光點到地物的高度）是決定模型精度高低的關鍵因素。

（3）在建模的過程中，需要知道相機感光體CCD的尺寸說到傳感器的尺寸，其實是說感光器件的面積大小，這里就包括了CCD和CMOS。感光器件的面積越大，CCD/CMOS面積越大，捕捉的光子越多，感光性能越好，信噪比越高。

（4）傳感器尺寸越大，感光面積越大，成像效果越好。1/1.8英寸的300萬像素相機效果通常好于1/2.7英寸的400萬像素相機(后者的感光面積只有前者的55%)。

（5）而相同尺寸的傳感器像素增加固然是件好事，但這也會導致單個像素的感光面積縮小，有曝光不足的可能。

（6）拍攝好的影像，不要進行任何的編輯，包括改變尺寸、裁剪、旋轉、降低噪點、銳化或調整亮度、對比度、飽和度或色調。

（7）CC建模軟件不支持拼接的全景圖作為原始數據。

（8）飛行過程中的數據會有一定的圖像模糊，尤其是旋翼傾斜上使用的普通相機，對于微單相機來說，運動模糊是不可避免的。運動模糊會導致特征點提取不準，從而：空三處理中的連接匹配帶來很大的影響；三維重建中的粗匹配產生較大的影響。

（9）模型重建要求連續影像之間的重疊部分應該超過60%，物體的同一部分的不同拍攝點間的分隔應該小于15度。

（10）規劃航線拍攝時，建議采集航向重疊度75%以上，旁向重疊度不小于70%的影像。為實現更好的效果，更好的還原建筑，建議同時采集垂直和傾斜影像。并同時用小無人機低空采集高空相機拍不到的死角。

（11）盡量選擇高分辨率的單反相機，建議2000萬像素以上。避免使用廣角魚眼鏡頭。最好是選擇定焦鏡頭，如果使用變焦鏡頭，請將該鏡頭焦距設置成最大或最小值。

（12）將相機調整為最大分辨率模式；ISO值盡量低，否則高ISO會產生噪點；光圈值足夠高（光圈越小越好），以產生足夠的景深，背景不要太模糊；快門速度不應該過慢，否則輕微的動作會造成圖像模糊。

（13）避免選擇高反光、透明的物體，例如玻璃瓶，鏡面等。如果容易反光的物體，最好使用柔光燈或在陰天下拍攝，盡可能沒有亮點。

（14）避免選擇有兩面絕對對稱的物體（形狀和紋理都對稱），例如單色立方體或有對應面一樣紋理的立方體。

（15）避免有移動的物體在場景中，要保證被拍攝的背景環境是不變的。

（16）避免絕對平坦的物體，例如平口盤子等。避免絕對平坦的背景，有層次感會更好，背景顏色也不要選擇單色的背景，最好是雜亂無章的圖案。除了被合成的物體外，畫面前景中不要有沒用的物體。

四、無人機航拍如何提高影像精度

列舉了一些影響成圖因素。如果你的成圖質量較差，你可以通過作業參數的調整來改善它。

(1)飛得更高

在滿足精度的要求下，選擇更高的高度進行飛行。更高的飛行高度可以讓單個圖像中覆蓋更多的區域，可以提高無人機采集的效率

(2)拍攝時間選擇

在飛行之前檢查天氣很重要，選擇光線充足的天氣進行拍攝。在陰天飛行時，光照柔和均勻，比較有利于拍攝。當然我們可以通過安裝濾鏡模仿這種效果，減少由于地面反光、眩光造成的合成效果差。在光線不充足的情況下，可手動進行設置相機參數，增加光圈數值或提高iso，也可降低快門速度。任務過程中要適時調整相機參數，以適應較長的時間跨度

我們還建議嘗試在上午10點到下午2點之間飛行。這樣照片中的陰影更少，對后期的處理會有所幫助。還要避免在光照條件不佳的時刻進行建圖作業，如日落黃昏時刻。

(3)在航線規劃期間增加旁向重疊

增加旁向重疊率是讓圖像獲得更好匹配的最簡單方法，但是它會降低無人機的飛行效率

(4)在航線規劃期間增加航向重疊

這樣可以讓相機更快地拍照，從而提高航線上拍照的數量，但是受快門、RTK、存儲的影響，會限制最大的飛行速度

(5)坐標糾正

在中國大陸地區使用，請打開坐標糾正。若關閉，平面坐標會偏移幾百米。國外用戶，坐標糾偏默認關閉；若打開，平面坐標會偏移幾百米

(6)最大的飛行速度

可以設置系統默認的最大的飛行速度。最大飛行速度為當前參數下可以設置的最快任務飛行速度，該速度受任務飛行高度和航向重疊率影響。

(7)關閉畸變修正

若使用大疆智圖進行建圖，可將原片直接導入大疆智圖中，大疆智圖會自動識別照片類型并對其進行去畸變處理；針對未去過畸變的，大疆智圖會以寫進照片里的相機畸變系數作為初值，在空三做完之后擬合一個更加準確地畸變系數，然后對照片進行去畸變，恢復為無畸變的照片參與后續的建圖作業

(8)檢查相機設置和單張相片質量

1)航測任務開始前需先對測區地面進行測光，避免因相機參數設置錯誤導致影像模糊欠曝、過曝等情況發生

2)任務結束后、內業前需及時檢查任務影像，避免出現漏拍、錯拍及由相機參數設置錯誤引發的照片質量不佳，發現后請及時進行補拍。

五、無人機航拍測繪質量如何控制

無人機航拍測繪質量主要是對飛行前、中、后，每一個環節都務必嚴格把控。是對飛行實施過程中的特殊情況進行把控。

飛行特殊情況四大處理原則

1.穿越航線

原則上各相鄰的平行航線需要有一到兩條穿越航線進行垂直穿越，以用來后期數據處理中保證個條航線的連接精確。

2.小十字

飛行過程中的每個架次，為了對本架次數據進行精確的校正即在每個架次的正式航線數據采集前或數據采集后都要進行檢校場飛行，即小十字飛行。

3.補飛

數據獲取過程中可能會存在極少量的某些異常情況，造成某一區域的數據獲取缺失等現象，對于產生數據漏洞的航線要進行補飛，補飛航線兩端均要相應延長一部分，從而使得兩次獲得的數據能夠很好的接邊。

4.數據異常

在飛行過程中可能會遇到極少的衛星信號瞬間失鎖現象，或由于較惡劣的飛行條件，如較大的風或上升氣流等造成飛機姿態變化較快時衛星信號不好，對于這種情況造成的POS數據有某些異常，應根據數據異常時間段是否在正式航線上和整個架次的POS數據精度來決定航線數據的有效性，對于無效數據的航線或架次將進行補飛。本項目的飛行過程中各架次均需獲得有效的數據。

無人機攝影測量提供測繪行業全方面的解決方案。涵蓋大面積、小面積測繪需求；適用城市、鄉村、農業、山林、礦山、河湖等地形測繪；攝影測量成果可生成DLG數據、基礎地理信息數據、DOM/DEM/DSM數據、三維模型數據、空間地理信息及地物數據等測繪需求成果數據。以上就是關于無人機航拍測繪原理與操作流程/步驟等知識介紹，強烈建議收藏本文。
