常規家庭影院數字功放需采用專用的集成電路，這類集成電路在全世界也只有少數幾個廠家生產。
本電路用普通的分立元件制作了一款簡單實用的數字功放樣板機,功率為50W,空載時幾乎不消耗功率,滿載時的效率約85%左右。
用其與常規功放比較聽音,認為非常有實用價值。電路因電源“浮動”,故電路的電兼容性能較差。
另外由于200kHz載波未濾干凈,其信噪比和失真等指標尚有待改進。

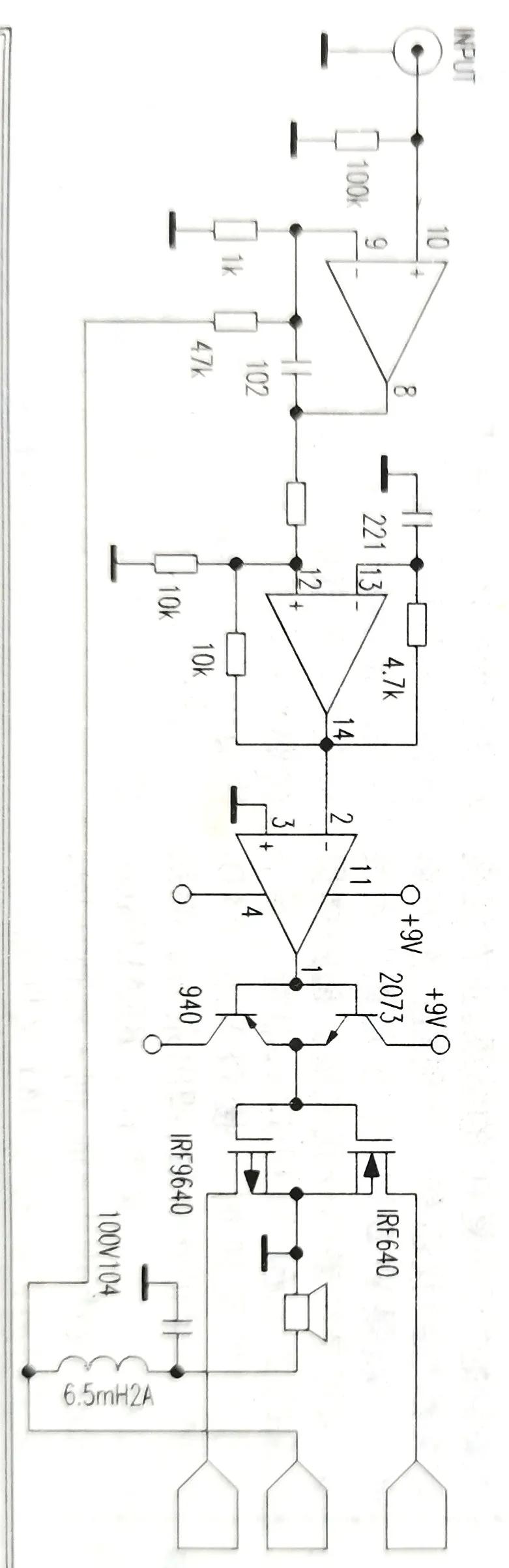

電路如下圖。
第一級運放是同相線性放大器;
第二級運放是矩形波發生器,其占空比受第一級運放調制;
第三級運放是占空比反相器,保證大環路整體相位的正確;接著是一對中功率管跟隨器,它保證了對末級場效應管的高速驅動。
請注意分析場效應管輸出級,場效應管的源極被接地。工作時其正負電源是“浮動”的,功率輸出端是Vmid。常規功放的Vmid是接地的,原理上有些不同。
電路采用了大環路電壓負反饋,主觀失真會比一般開環式數字功放的小些。
由于第級運放RC網絡的積分作用,使得從Vmid端反饋回來的信號僅為除去載波后的音頻信號。積分網絡由47k歐/1k歐電阻、102電容組成,Vmid端信號通過47k電阻反饋回第一級運放。
運放不能選擇太高速的,因為需要200kHz矩形波的前后沿略為傾斜,這樣雖然會加大輸出管的開關損耗(實際發現非常小),但可在兩管交替工作期間插人一個兩管都截止的區間,從而避免輸出管兩管同時導通。常用的TI084運放也適用。實驗發現NE5532的轉換速度太慢,在200kHz條件下輸出成了很窄的三角波,不能使用。
更好的辦法是選擇快速運放,設立截止區,對兩個輸出管獨立推動,但電路會復雜一些提高正負30ⅴ供電電壓,能增大輸出功率。IRF940IRF9240可在正負90V正常工作。
輸出電流應在5A以下,散熱器應足夠大,在制作的樣板機中設置了保護電路等其他輔助電路,在此略去。
