基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

系統架構概述

水下定位系統根據陣列定位基線的長度分為三類:長基線、短基線和超短基線定位系統,這三類系統各有利弊。長基線陣列可以獨立于水深實現高精度定位;超短基線定位系統優點為短程定位精度高、尺寸小、重量輕、安裝方便,其缺陷之處在于定位精度與斜距有關,距離越遠定位精度越低。

本系統擬采用長基線實現水下聲源的三維坐標位置追蹤,系統總體結構示意圖如下所示:

基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

本方案選項使用某公司數據采集平臺構建。配合嵌入式控制器、高速率信號采集模塊采集水聽器信號,GPS模塊實現GPS位置與GPS絕對時鐘同步,實現多個分布式終端之間的時鐘信號同步采集,進而實現多水下三維追蹤運算。

其中,多個Target分布式實現數據采集與存儲,追蹤運算在上級系統的堅固型服務器上進行,堅固型計算機與各個終端之間通過無線網絡實現數據通信。基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

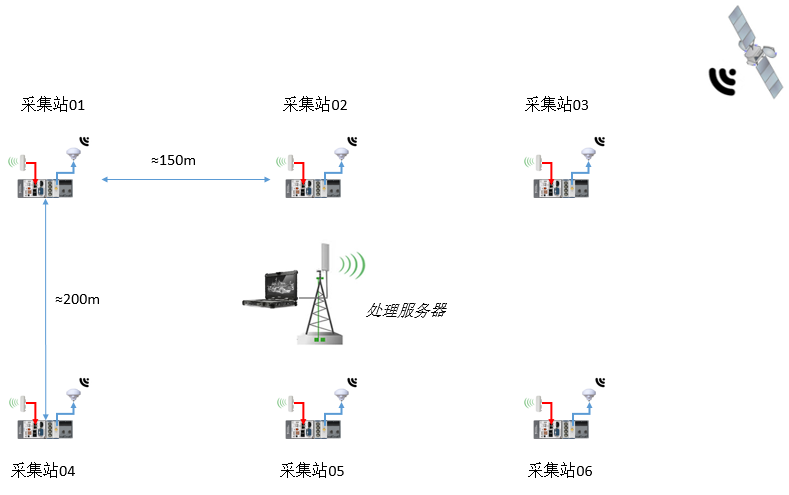

分布式采集基站與處理服務器陣列分布示意圖

為了提高空間定位精度,各個采集基站分布如上圖所示,組成3*2的陣列冗余采集分布,采集基站之間距離約為150m到200m左右。每個采集基站同步采集三個水聽器信號,每兩個水聽器水深差距約為50m到100m,整體系統成一個3*3*2的三維陣列,從而實現被測對象的三維定位。基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

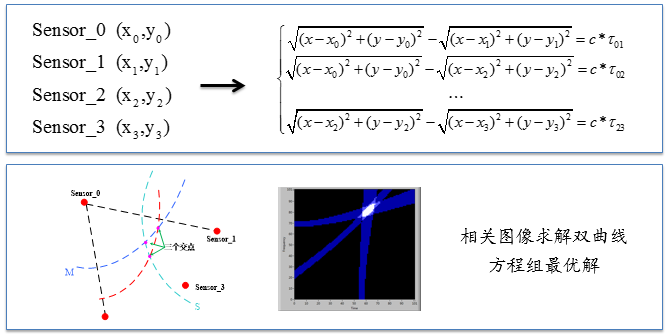

TDOA算法原理示意圖

軟件核心部分選用TDOA算法,TDOA定位是一種利用時間差進行定位的方法。通過測量信號到達監測站的時間,可以確定信號源的距離。利用信號源到各個監測站的距離(以監測站為中心,距離為半徑繪制圓或者球),就能確定信號平米或者空間的三維坐標位置。

潛水水聽器的排布注意事項

多個采集站點分布呈現2*3的矩形陣列方式排布于水面,每個采集基站同步采集三個下沉到不同的深度的水聽器信號,系統運行時候共有3*(2*3)=18個通道的水聽器信號被同步采集。基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

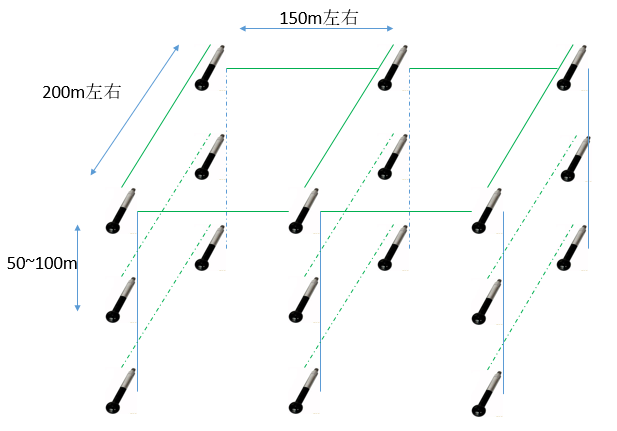

水聽器水下矩陣分布示意圖

由于該系統是通過TDOA算法為基礎來定位水下目標的坐標,該算法的最基礎就是聲源的信號到達不同水聽器的時間是有一些時間差的。為了能夠正確的捕捉到該具有時間差(波形相位差)的信號,就需要確保兩點:

(1)各個基站之間信號采集是要同時開始,且節拍一致。這一部分通過GPS信號同步可以實現,同步精度可以達到100ns,完全滿足系統要求。

(2)連接各個水聽器到采集板卡的信號線纜長度需要一樣。電信號雖然速率很快,但長距離傳輸還是會引入部分誤差,這一部分很容易被忽略,需要特殊注意。基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

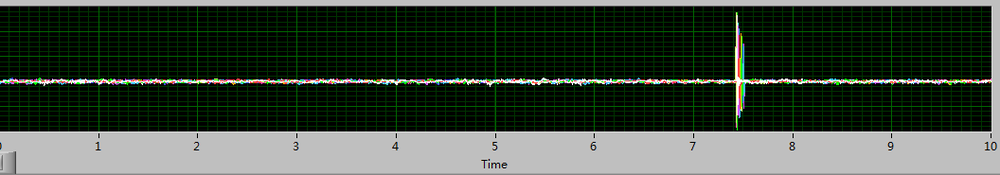

(a)多通道分布式高速采集同一瞬態信基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

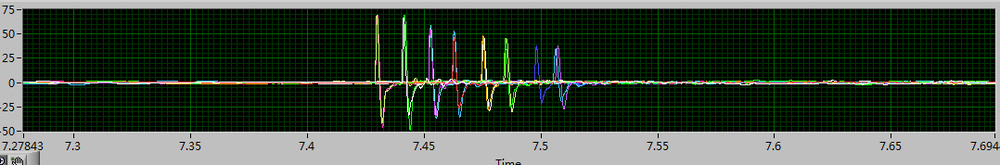

(b)不同位置采集結果放大后對比(短時時延)

某短時時延信號脈沖信號不同高速采集展示

精確定位系統中多徑效應干擾及多普勒效應分析

1、多徑效應原理及影響分析

在基于水聲信號的主動定位系統中,用于定位的聲音頻段一般是幾kHZ到幾十kHZ,由發射器輸出聲音信號,然后用水聽器陣列來計算聲源的位置。如果不考慮煤質邊界影響,水聲信號的傳播條件主要視聲速度場的狀況而定。聲速場的參數又取決于水體中每一點的溫度、鹽度和壓力值分布情況,同時水體的物理場的時空變化也會導致聲速場的相應變化。基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

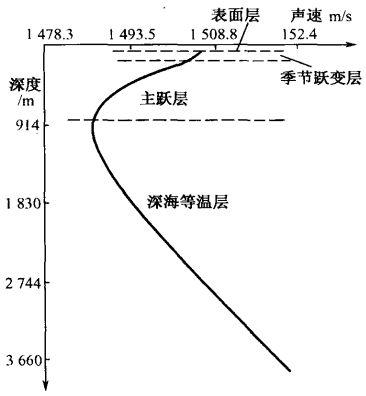

聲速與水深典型分布參考曲線

影響聲波傳輸?shù)囊蛩兀劫|(zhì)本身聲散射層、聲速躍變層、含氣泡的表面水層之外,還有其邊界即海面、海底對聲波傳播的影響。在分析水聲信號時,通常視海水聲速場為分層非均勻媒質,而分層非均勻媒質各層中聲速不等,當聲速不同的各層邊界變遷時,聲線軌跡發生彎曲,即所謂的聲線折射現象。聲線的軌跡向聲速值較小的那一層彎曲。基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

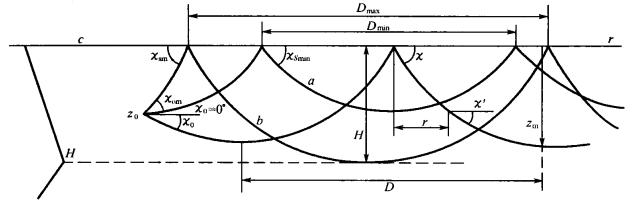

淺水區域聲道跨度D、掠射角X與深度Z之間的關系示意圖

非均勻媒質中非均勻性隨著時間和空間起伏變化,輻射聲線彎曲(折射)的性質也隨之不斷地發生變化,小規模非均勻性和媒質的垂直層化都將導致垂直面上產生聲束折射。另外還有海面、海底對聲波信號的反射作用,使得到達接收點的聲線不只一束,而是若干束折射或媒質邊界反射的聲線。

因此,可在接收點上觀察到聲線數量及其入射角大小不斷變化的現象,這種現象稱為信號多徑傳播效應簡稱多徑效應。在實際條件下,到達接收點的信號與發射信號差別很大,而到達接收點上的入射波束數和波束的時間間隔,即多徑效應的強弱,主要取決于聲源和聲接收器的相對位置,以及它們與媒質邊界的相對位置。

2、多普勒效應估算

多普勒效應Doppler effect是為紀念奧地利物理學家及數學家克里斯琴·約翰·多普勒(Christian Johann Doppler)而命名的,他于1842年首先提出了這一理論。主要內容為物體輻射的波長因為波源和觀測者的相對運動而產生變化。在運動的波源前面,波被壓縮,波長變得較短,頻率變得較高(藍移blue shift);在運動的波源后面時,會產生相反的效應。波長變得較長,頻率變得較低(紅移red shift);波源的速度越高,所產生的效應越大。基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

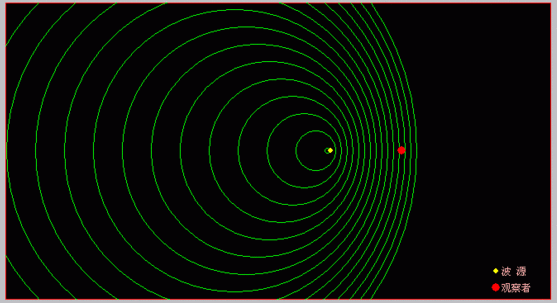

多普勒效應原理示意圖

在本系統中,被定位單元預計運動速度在25m/s以內,而水聲速度假定為1000m/s,工程上可以認為運動速度“遠小于”水聲傳播的速度,計算時候?qū)⒍嗥绽招?yīng)忽略。

3、猝發模式白噪聲

多徑效應主要引起平滑衰落,其表現形式為隨機時間間隔內信號振幅完全消失或急劇降落。信號的相位失真與海洋媒質的時空特性有關, 與振幅變化的關系卻不明顯。水聲信號的振幅和相位失真還伴隨有頻率失真。其中,相位失真程度將直接影響三維定位的精度。

為了盡量減小多徑效應等多種信號干擾情況,發聲單元信號以猝發白噪聲方式發聲為佳,猝發白噪聲為模式如下圖所示。一般情況下,猝發周期可以設置為0.3~1S左右,持續時間設置為0.05~0.5S左右,具體周期參數與發聲單元特性和項目最終需求為準。基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

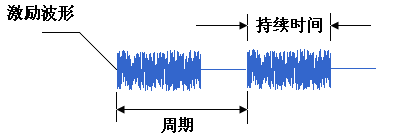

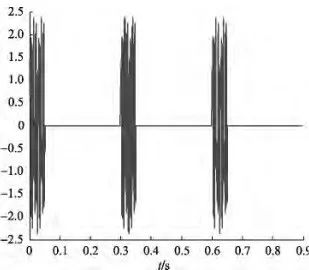

猝發激勵示意圖基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

發聲信號波形示意圖基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

接收到的信號(處理后)

水聲信號示意圖

分布式采集基站同步原理及精度分析

1、信號同步采集機制介紹

系統同步采集與我們常規上的同時采集不同,它不僅僅是要同時開始,還需要開始之后,每一個數據點都是對齊的。通過共享定時和同步可以實現系統同步,能大大提高測量精度,實現高級觸發方案,或者將多個設備同步作為一臺整體設備運行,適用于需要極高通道數、或者分布式終端采集的應用。基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

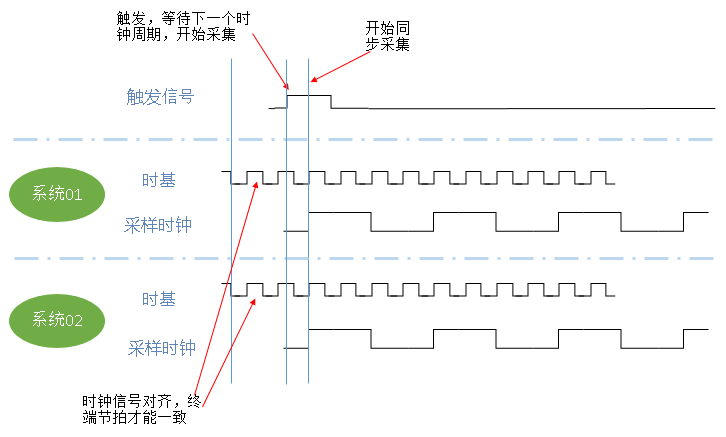

系統采樣同步原理

(1)系統時基對齊

時基就是時間基準的意思,電子線路中主要用來表示數字電路中的基準時鐘;系統時基決定特定采集或者運算的節奏。時基信號對齊,可以使得不同的系統終端信號節拍一致,不會由于運行時間過長而產生累積誤差。

如果兩個系統共享時基,或者時基完全對齊,就可以保證系統運行終端同步穩定。

(2)系統共享觸發

觸發類似一個通知信號,當各個終端接收到觸發信號之后,就開始采集;只要保證觸發信號能夠同時到達不同的系統終端,就能保證每個終端的開始是完全對齊的。

觸發信號一般以物理上升沿電平最為常見、實用;當終端接收到觸發信號之后,就開始在下一個時鐘周期開始的時候,正式采集信號。

只要能夠保證分布式終端共享時基(或者同步時鐘信號),然后再去讓這些終端在某一個時刻開始采集,就能夠保證每個采集得到的點在時間上都是對齊的。這樣的采集過程才是我們所說的同步采集,才能保證系統同步精度和運行的穩定性。基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

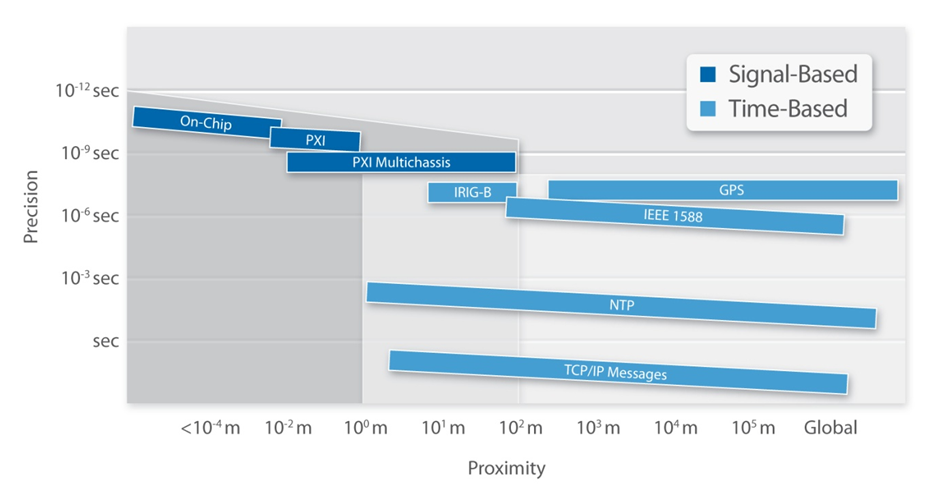

常見同步性能指標對比

以上圖中展示了幾種常見的同步方式的同步精度介紹,不同的同步方式,所能達到的精度不同。以同步實現方式而言,大致可以分為兩類:

(1)基于信號的同步

(2)基于時間的同步

2、基于信號的同步機制

基于信號的同步機制中最典型的就是PXI機箱內部的同步方式。基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

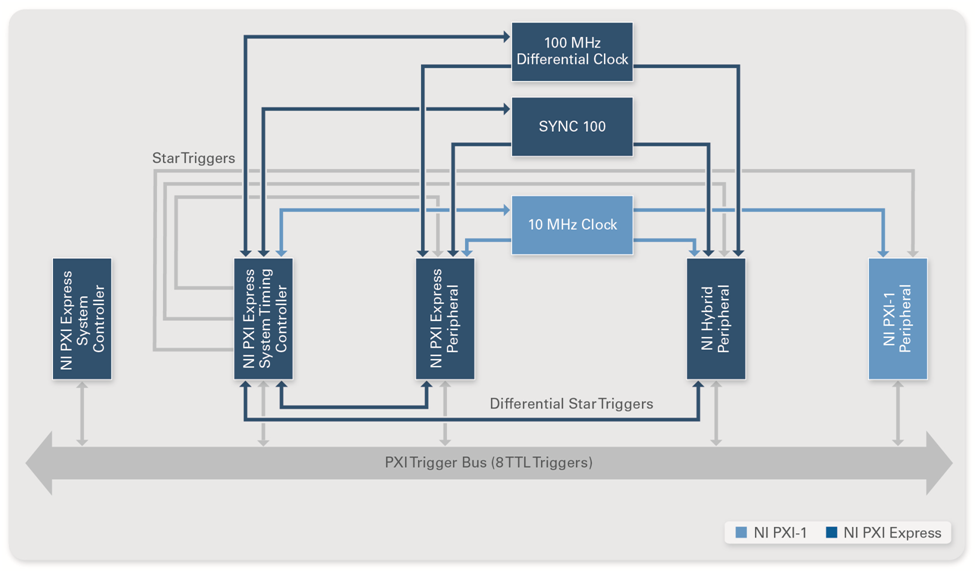

PXI機箱定時與同步原理示意圖

3、基于GPS時間的同步:本系統采用基于GPS時鐘的同步方式

GPS同步是以GPS衛星系統為絕對時間基準的定時實現方法,它提供一個準確的參考時間,將多個獨立的系統的時間同步在一起。GPS信號實現的同步是基于時間同步的典型代表,除此之外,還有1588等其他更多的同步機制。

(1)GPS同步 – 開始采集

由于每一個系統終端中可以通過GPS讀取到當前的絕對時間,因此,可以設定一個時刻(比如:15:30:15.000開始采集),系統就不斷的去判斷時間是否到了設定時刻,當?shù)竭_時刻之后,就開始采集。基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

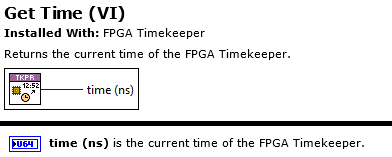

獲取當前絕對時刻

(2)GPS同步 – 時鐘同步

每一個終端雖然可以通過GPS絕對時刻值來控制終端觸發開始,實現同一時刻開始采集,但僅僅這樣還是不夠的。系統同步除了觸發之外,還需要一個同步時基,保證后續采集的節拍一致,不會產生累積誤而同步效果。

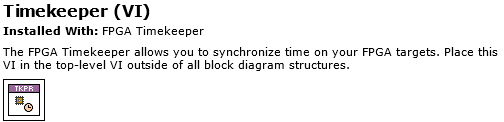

因此,每一個終端還需要有一個時鐘對齊功能,不斷將自己的采樣時鐘信號與GPS信號中的時鐘去對齊,從而控制后續每個終端的節拍都與GPS信號一致。以NI 9467為例,它則在FPGA中提供了一套對齊機制,保證各個終端后續采集同步。基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

采集基站時鐘與GPS對齊

軟件系統工作邏輯定義

依據需求,定制軟件系統,實現水下目標的三維軌跡定位。由于分布式采集站點距離較遠,雖然可以建立wifi網絡,實現各個終端之間以及終端與服務器之間的互通互聯;但由于信號衰減,wifi網絡無法實現所有通道數據的實時上傳。這種情況下,可以設計以下離線定位模式,先采集數據,然后再離線上傳計算運動軌跡,系統大致運行邏輯如下:基于長基線定位(TDOA)的水下三維坐標追蹤系統解決方案

系統軟件工作(離線定位)邏輯定義

如果希望實現實時定位,可以組建有線網絡,或者設法增強無線網絡帶寬即可。有線網絡的解決方案一般有光纖網絡可以選擇,除了必要的通信部件之外,在網絡接口部分需要做相應的防護。增加無線網絡帶寬的方式是使用定向天線或者增加網絡中繼、或者增加無線發射器的功率,具體情況考慮項目實施的各個因素,選擇最優方式即可。不過一般情況下,搭建有線互聯網絡的成本較高。
