數傳是用于飛控和地面站之間的數據傳輸,基本原理是調制調解器通過無線方式工作。說白了就是一條數據線,但是它是無線的,擁有數據線的功能。目的是調參方便、遙測數據、遠程監控,不用插線,而且可以在飛行過程中調參,傳回飛控的飛行數據。
總之這條“數據線”并不簡單,注意事項也繁多,本期拓攻解析就為大家介紹一下這條“數據線”是何來路。
數傳在無人機的哪一個系統?
之前拓攻百科有為大家詳細介紹過無人機的控制系統,被譽為無人機心臟的一個部分。實際上,無人機的分系統還有導航與控制系統、鏈路系統、載荷系統和地面站系統。數傳就屬于這里的鏈路系統,鏈路系統具體包括數傳鏈路、圖傳鏈路和遙控器,是連接地面站和飛機的唯一紐帶。鏈路系統可以:
■幫助無人機接收來自地面站的指令;
■將無人機載荷系統采集的圖像信息傳給地面站;
■將無人機的姿態、位置、高度以及電量等信息傳回地面站。
什么是數傳鏈路
數傳鏈路也就是數傳系統,分為機載數傳電臺和地面數傳電臺,可以將無人機的姿態、位置、高度等信息進行天空端與地面端的傳輸。
■機載數傳電臺:通過數據線與無人機的自駕儀連接;
■地面數傳電臺:通過數據線與無人機地面站連接。
如何選擇數傳
我們都知道無人機數傳電臺是無人機數據鏈的核心,是無人機飛控系統不可或缺的重要組成部分,因此無人機數傳電臺的正確選型是無人機項目成功的關鍵一環。那么,該如何正確選擇合適的數傳呢?
首先,衡量無人機數傳電臺是否健壯有幾個特征:
■體積小、重量輕、功耗低;
■接線方便,便于使用;
■具有跳頻擴頻功能,抗干擾能力強:跳頻組合越高,抗干擾能力越強,一般的設備能做到幾十、幾百個跳頻組合,性能優異的設備能做到6萬個跳頻組合。
■具有存儲轉發功能。
■具有數據加密功能:使用數據傳輸?shù)目煽啃蕴岣?,防止?shù)據泄密。常見的加密方式有DES、AES等。
■具有高速率:無人機數傳電臺屬于窄帶遠距離傳輸?shù)姆懂牐?15200bps的數據速率即屬于高速率。
■具有高靈敏度、低功耗遠距離、高速跳頻擴頻、時分雙工全雙工:由于無人機采用電池供電,而且傳輸距離又遠,所以要求設備的功耗低(即低發射功率),接收靈敏度高(靈敏度越高傳輸距離越遠)。一般是以多少誤碼率下的接收靈敏度衡量設備的接收性能,比如:–106 dBm @ 10-6BER。
■認證齊全:具有CE、FCC、ETSI等歐美主流認證。
數傳的安裝方式
下面以拓攻目前擁有的900MHz無線數傳電臺和2.4GHz無線數傳電臺兩款電臺舉例,購買合適的電臺之后該如何正確安裝和使用:

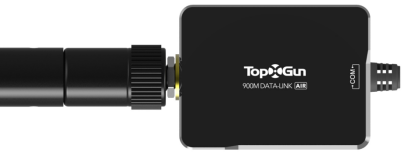

無線數傳電臺機載端
無線數傳電臺機載端,與TopXGun飛控系統上的COM端口相連。飛控系統通過與其地面端通訊,發送飛行信息和接收指令。

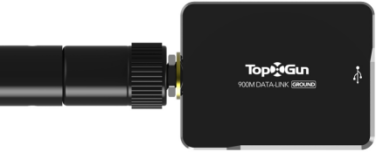

無線數傳電臺地面端
無線數傳電臺地面端,用USB線與您的電腦相連。電腦通過與其機載端通訊、發送指令和接收飛行信息。
1安裝機載端
■安裝機載端天線。
■將機載端固定在飛行器機架上,天線盡量豎直向下放置

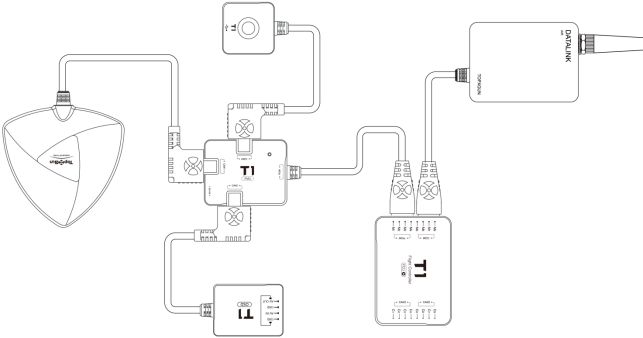

■將機載端與FCU的COM口相連,如下圖所示。
2安裝地面端

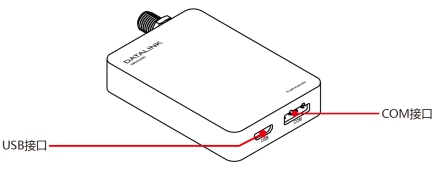

2.4GHz數傳地面端接口如下圖所示,可直接連接PC,也可連接移動PAD。
(地面端接口圖)
連接PC端
■安裝地面端天線。
■使用USB線連接地面端USB接口與PC,天線豎直向上放置。
連接移動設備
■OTG連接
當移動PAD支持OTG時,可采用OTG連接地面端,步驟如下:
A安裝地面端天線。
B使用OTG數據線連接地面端USB接口與移動PAD。
■藍牙連接
若移動PAD不支持OTG,可通過拓攻BTU藍牙模塊連接地面端,并采用移動電源為地面端供電,步驟如下:
A 將藍牙模塊與COM接口相連。
B 將移動電源等供電設備與USB接口相連,為地面端供電。
C 打開移動PAD,開啟藍牙并連接。
使用數傳時的注意事項
端口連接與設備選型
■請選擇正確的連接(天空端連接COM端口,無線數傳電臺地面端,用USB線與您的電腦相連。);
■請檢測確定正確安裝;
■請上電之前檢查天線,天線必須安裝,禁止不安裝天線上電,容易導致模塊燒毀;
■請在使用前確保地面端和機載端的電臺都已經上電;
■天線規格需要匹配,使用安裝正確牢固;
■請電臺配對使用;
設備相對位置與天線朝向
■機載端天線盡可能豎直向下放置,地面端天線豎直向上放置,兩根天線間保持可視(不要遮擋),否則通訊距離受很大影響;
■使用時盡量將地面端放置高處,這樣可以最大限度增加電臺的傳輸距離;
■請確認兩個天線數傳終端是否擺放得太近,保證兩者之間的距離在2.5米以上;
■無線電波越障能力較弱,請一定保持飛行過程中機載端天線與地面端天線之間可視,人體、樹林、樓群或山脈等障礙物遮擋時可能導致地面端與機載端瞬間失去聯絡;
軟件驅動與端口
■軟件驅動安裝正確;
■請關閉調參軟件、和其他占用串口的軟件,否則會導致端口沖突;
■檢查電腦端口不被占用,確保端口狀態正常有效;
航時
■由于不同的動力系統耗電速度不同,請保證您的電池能夠支持預期的飛行時間;
■無線數據傳輸模塊故障:如果您的地面站無法和主控制器通訊,請按照順序檢查以上事項。
